縦型の軸巻き式コイル成形機で、足部の曲げ加工等の複雑加工を可能にする為、スピンドル軸、ピッチ軸、線送り軸、カム軸にACアダプターを採用し、数値制御を行っています。ニクロム線コイルやタングステン発光コイル、銅線ブレーカーコイル等の成形に適しています。
These are vertical type torsion spring formers that use CNC control. They
also use precision AC servo motors for spindle, pitch, wire feed, and cam
drive in order to produce complex sping configurations.These machines are
best for producing spring products made from nickel chrome wire coils,
luminous tungsten coils, or copper wire circuit breaker coils.
-

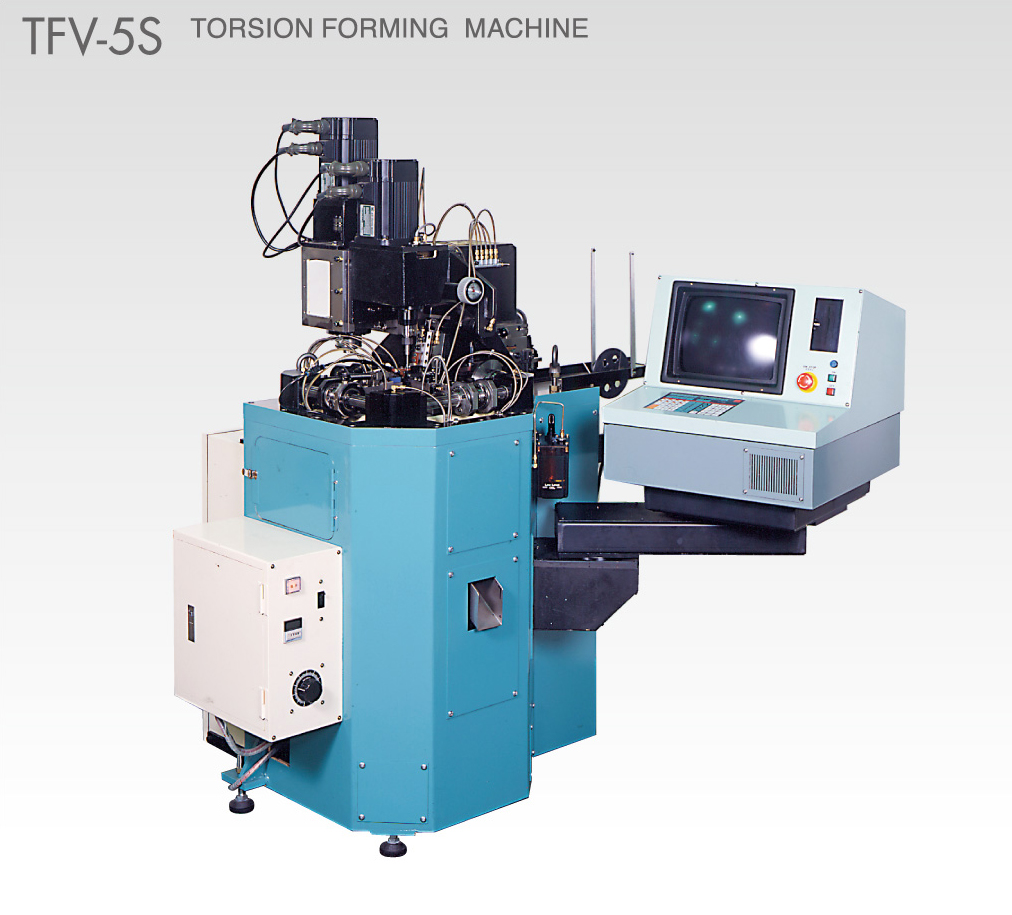

TFV-5S
-

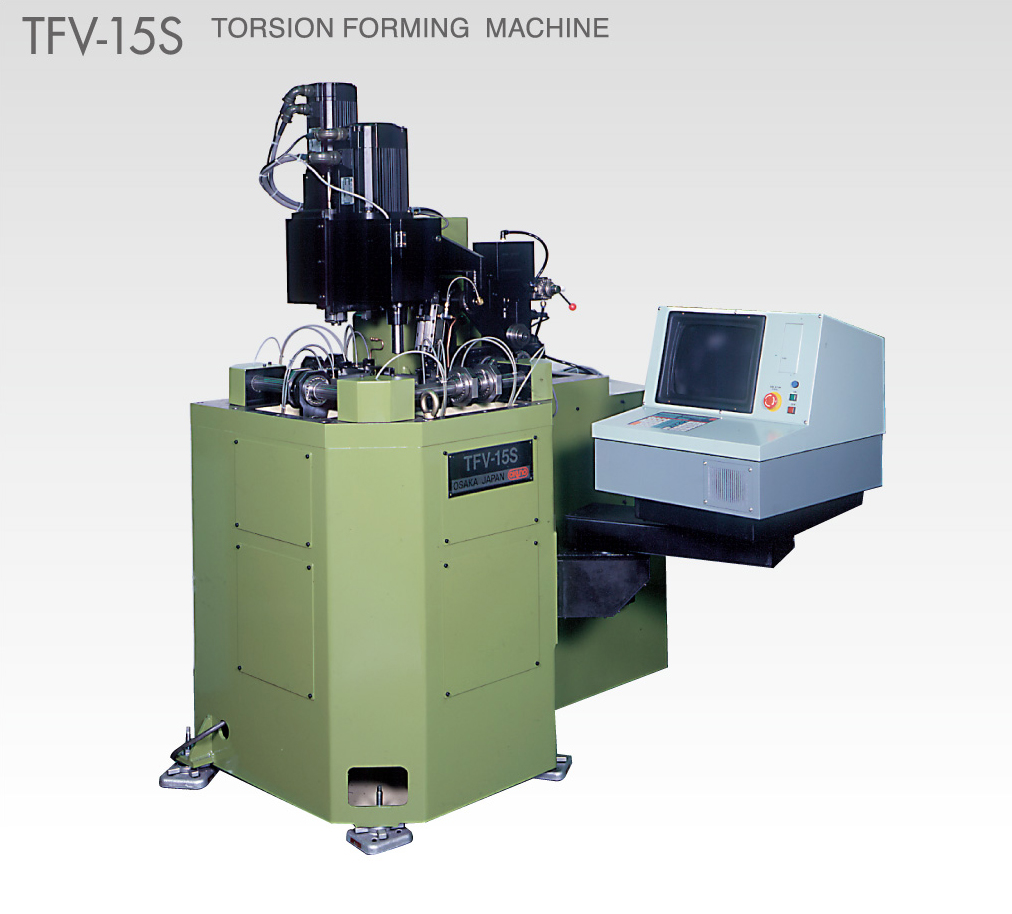

TFV-15S
-

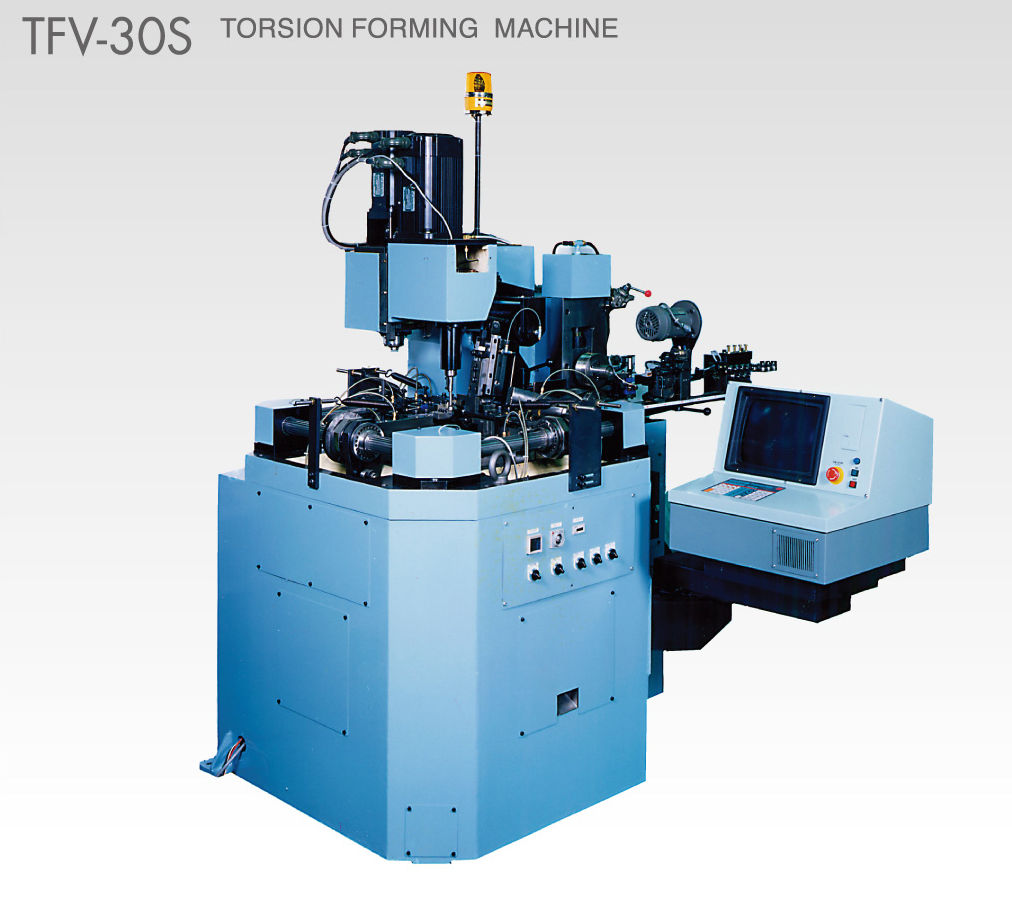

TFV-30S
ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.
-

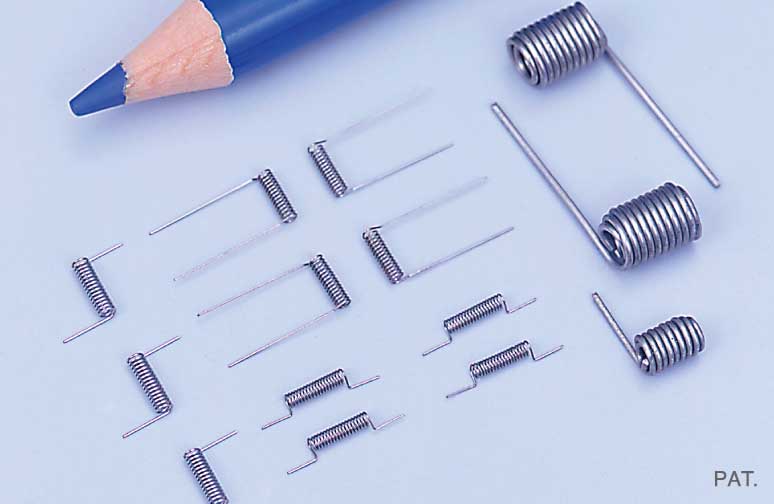

トーションバネ
-
線細工バネ
-
タングステンコイルフィラメント
-
ゼンマイ
-
楕円バネ
-
銅線皮むきコイル
-

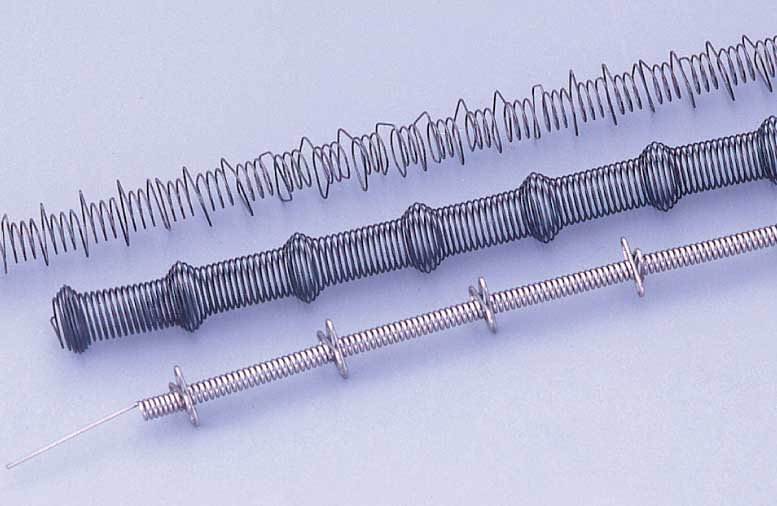

二クロム線コイル NICKEL-CHROM STEEL WIRE COIL
-
トーションスプリング TORSION SPRING
-

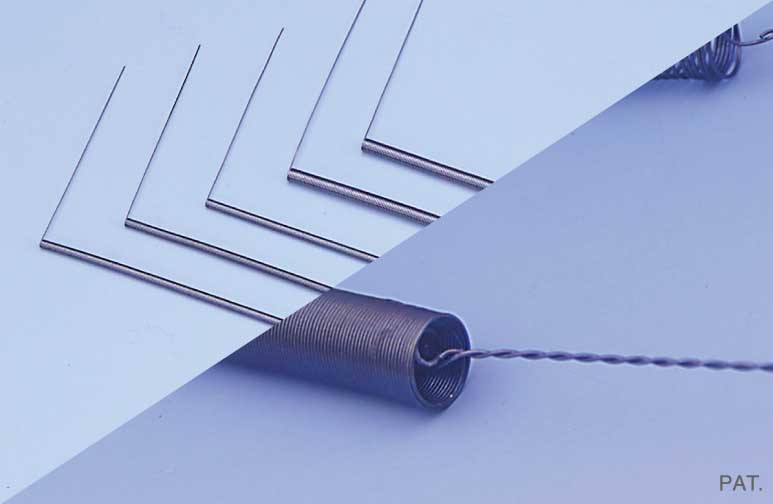

タングステンコイル TUNGSTEN COIL
-
タングステンコイル TUNGSTEN COIL
-

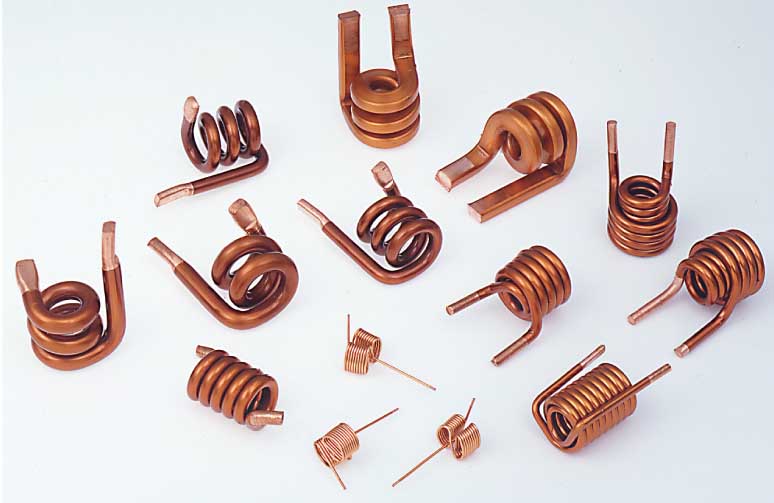

銅線皮むきコイル COPPER WIRE COIL WITH PARTIAL DECOATED
| 項 目 Item |
TFV-5S | TFV-15S | TFV-30S |
|---|---|---|---|
| 加工可能線形 Wire diameter to be usd |
φ0.05～0.5mm | φ0.5～1.5mm | φ0.8～3.0mm |
| 加工可能最大コイル外径 Max.coilling outer diameter | φ30mm | φ50mm | φ80mm |
| リード長さ Lead leg length |
80mm | 110mm | 150mm |
| スピンドル軸回転数 Max. rpm. spindle axis |
0～3000rpm | 0～500rpm | 0～500rpm |
| スピンドル軸制御 Accurracy of spindle control |
0.3° | 0.3° | 0.3° |
| 巻方向 Winding direction |
左、右 Left/Right |
左、右 Left/Right |
左、右 Left/Right |
| ピッチストローク Pitch stroke |
50mm | 70mm | 90mm |
| ピッチ制御 Accuracy of Pitch control |
0.01mm | 0.01mm | 0.01mm |
| 各軸モーターMoter スピンドル軸 spindle axis 線送り軸 W.Feed axis ピッチ軸 Pitchi axis カム軸 Cam axis |
0.7kw 0.3kw 0.45kw 0.85kw |
1.8kw 0.85kw 0.85kw 2.9kw |
2.9kw 1.3kw 0.85kw 4.4kw |
| 機械大きさ Machine dimension |
1420(W)×840(L)×1700(H) | 1600(W)×1470(L)×1800(H) | 1600(W)×1470(L)×2000(H) |
| 設置スペース Installation space (ref) |
1.5m×2.5(min) | 1.8m×3.0(mi) | 2.0m×3.5(min） |
