お客様のご要望に沿えるように、さまざまなオプション装置をご用意しております。
その内の一部をご紹介いたします。これら以外にもいろいろなオプション装置がございますので、遠慮なくお問合せください。
We prepare various option devices to be able to comply with the demand
of the users. We introduce a part of those,please refer to us without hesitation.
包装装置 PACKAGING EQUIPMENT
●テーピング包装 TAPE PACKAGING
バネの組み付け作業を自動化する事を目的とした包装形態です。バネを2枚のビニールシートに挟み込んで自動で圧着し包装します。
The taping system packages springs in a tape roll so they can be easily integrated into automated production lines.
The tape packaging machine automatically sandwiches springs between two vinyl tapes in a roll configuration.
The taping system packages springs in a tape roll so they can be easily integrated into automated production lines.
The tape packaging machine automatically sandwiches springs between two vinyl tapes in a roll configuration.
-
テーピング包装

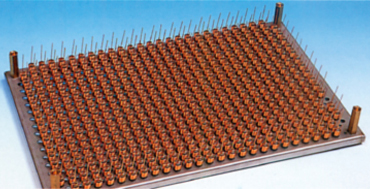

●パレット包装 PALLET PACKAGING
バネの組み付け作業を自動化する事を目的とした包装形態です。製品をロボットで、パレット上に整列挿入します。パレットの自動交換も可能です。
The pallet packaging system loads springs into compartmentalized pallets for easy integration into automated assembly systems. Springs are loaded into pallets by a robot and the pallets are automatically changed when full.
The pallet packaging system loads springs into compartmentalized pallets for easy integration into automated assembly systems. Springs are loaded into pallets by a robot and the pallets are automatically changed when full.
-
パレット包装
●袋詰包装 BAG PACKAGING
バネの計数、袋詰を自動で行う装置です。成形機・研磨機・テンパー炉等から出てきた製品を自動的に計数し、袋詰を行う機械です。
The bag packaging system automatically counts the springs and places them in bags. Springs can be automatically packaged in bags after forming, grinding, or tempering.
The bag packaging system automatically counts the springs and places them in bags. Springs can be automatically packaged in bags after forming, grinding, or tempering.
-

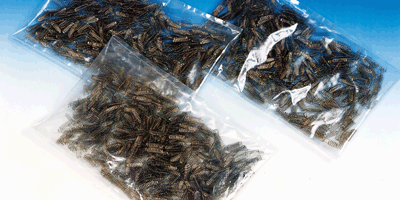

袋詰包装
矯正機 WIRE STRAIGHTENER
線材を垂直・水平の数組のローラーで挟み込み、直線化する為の装置です。太線用の矯正機で、強制送り込みローラーが付いています。
The wire straightener uses multiple sets of rollers to straighten wire in the vertical and horizontal axes. Machinea used for strraightening large diameter wire use supplemental force-feed pinch rollers.
The wire straightener uses multiple sets of rollers to straighten wire in the vertical and horizontal axes. Machinea used for strraightening large diameter wire use supplemental force-feed pinch rollers.
-

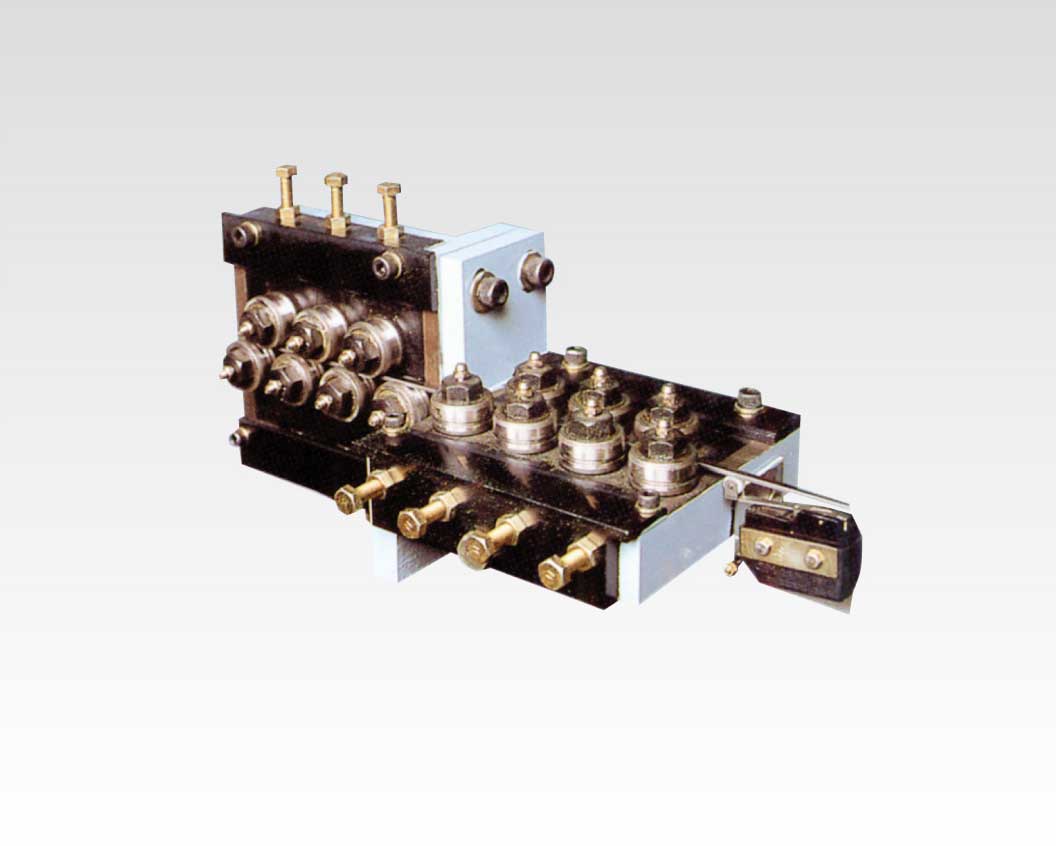

矯正器ローラー
-

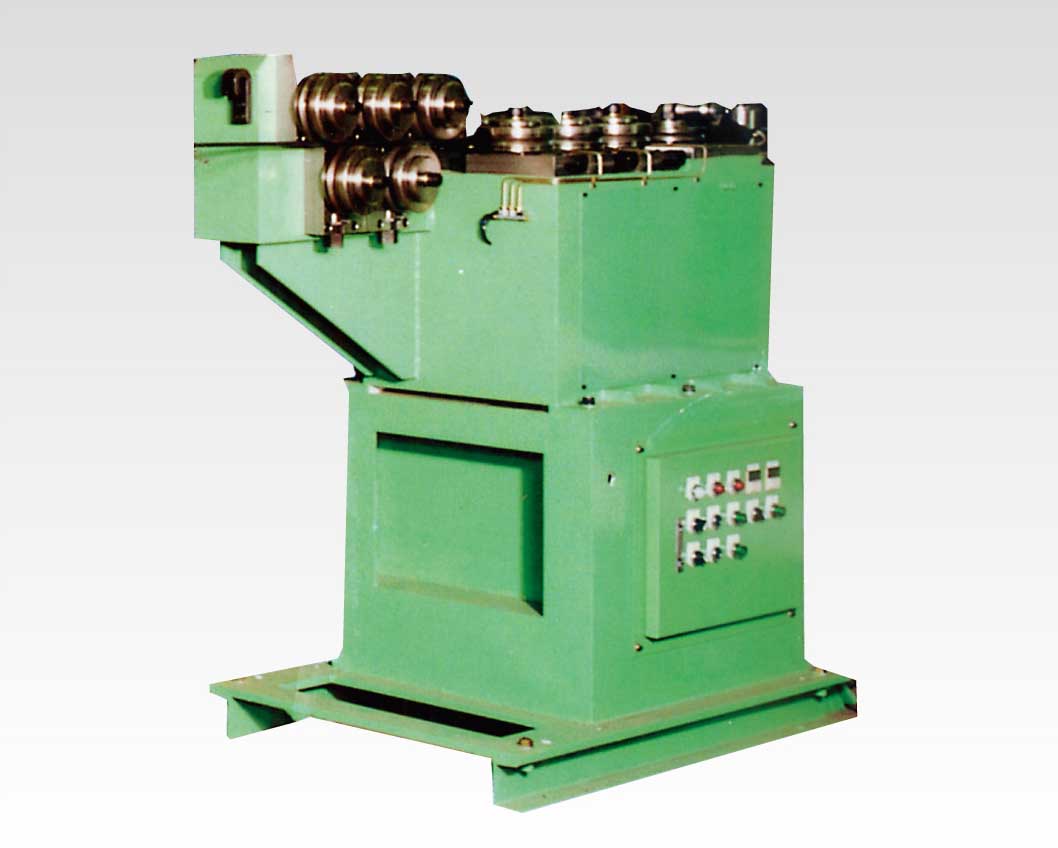

矯正器

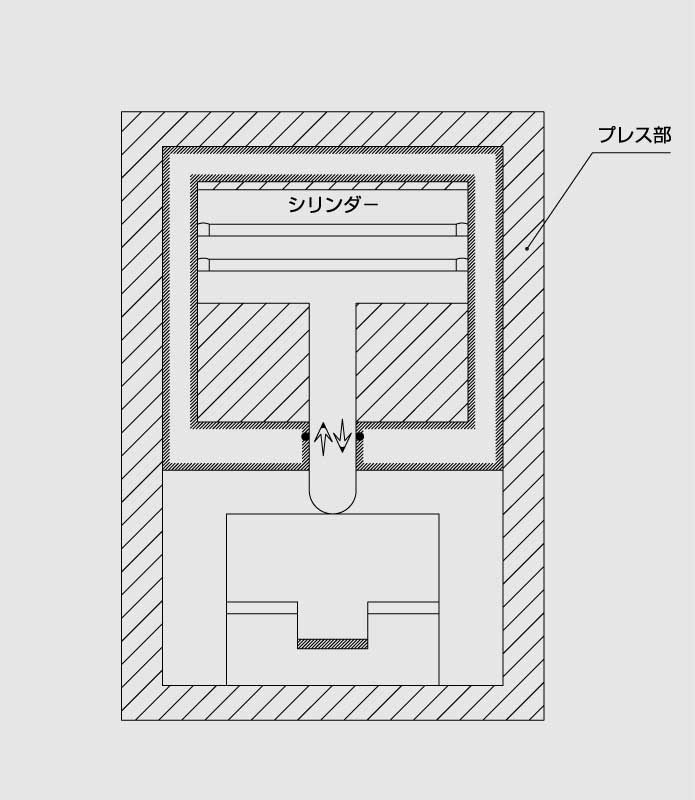

プレス装置 PRESS UNIT (OIL HYDRAULIC TYPE)
油圧ユニットを別途設け、必要に応じて大きさを決めます。枠内にシリンダー及び、ダイセット部を挿入する事により、剛性の強いプレスが作れます。
The ability of press can be changed by the oil hydraulic unit and oil hydraulic cylinder size. Standard die-set can be
used on this press device.
The ability of press can be changed by the oil hydraulic unit and oil hydraulic cylinder size. Standard die-set can be
used on this press device.
-

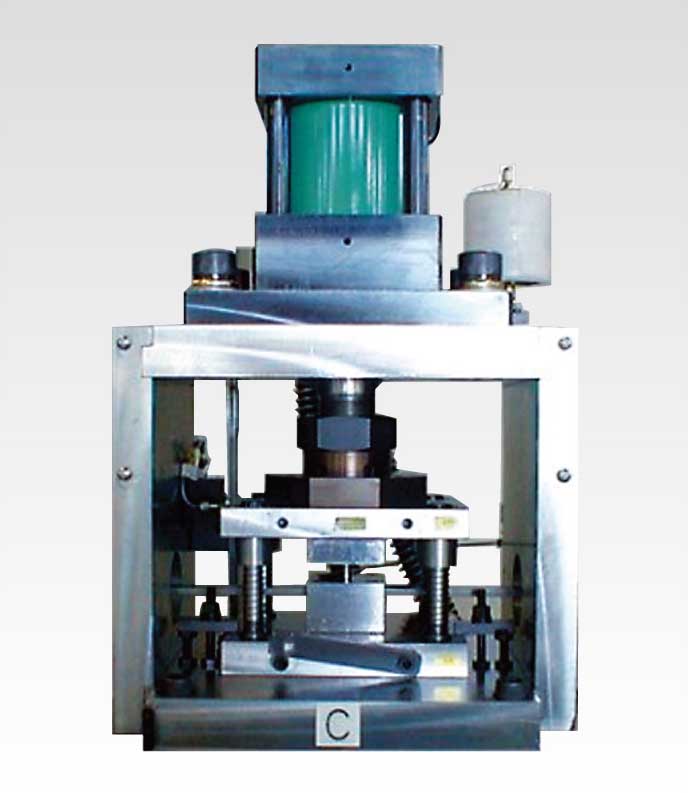

プレス装置
-
略図
搬送装置 TRANSFER UNIT
色々な搬送システムを準備しております。例えば、RMF型フラットリング機用の取り出しロボットや小物バネ用のバキューム搬送システム等があります。
There are many kinds of transfer system. For example, Transfer Robot System for RMF type Flat Ring Making Machine, Vacuum Transfer System for small spring, etc.
There are many kinds of transfer system. For example, Transfer Robot System for RMF type Flat Ring Making Machine, Vacuum Transfer System for small spring, etc.
-

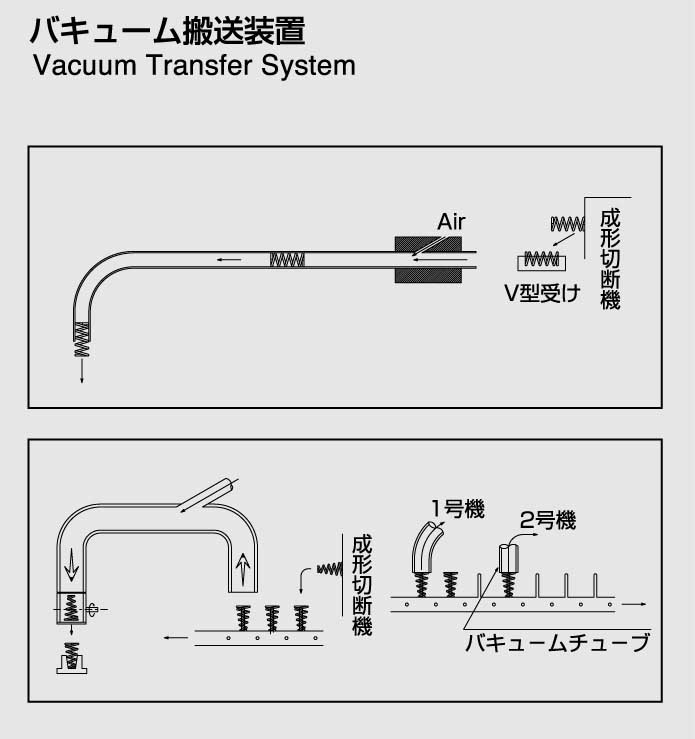

バキューム搬送装置
-

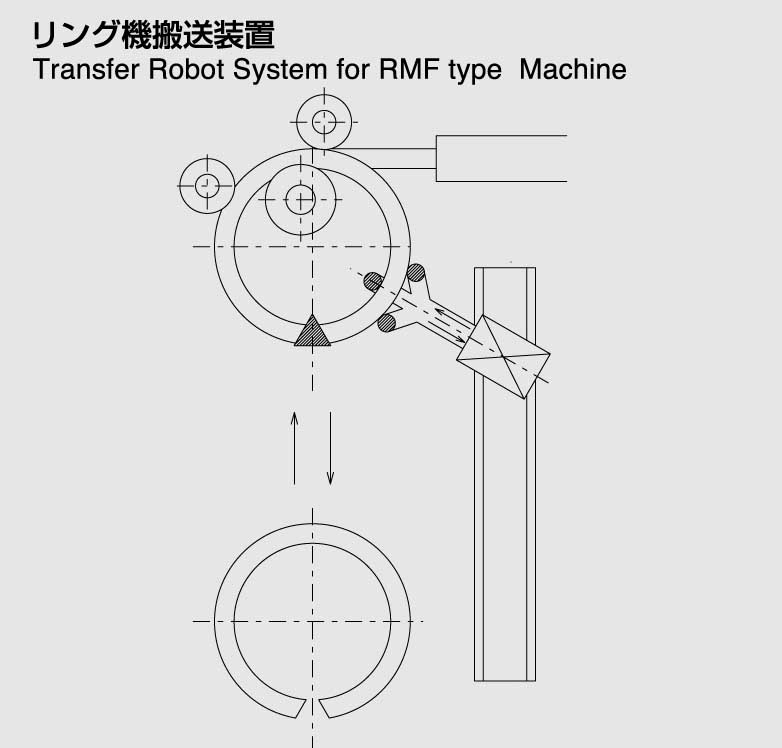

リング機搬送装置

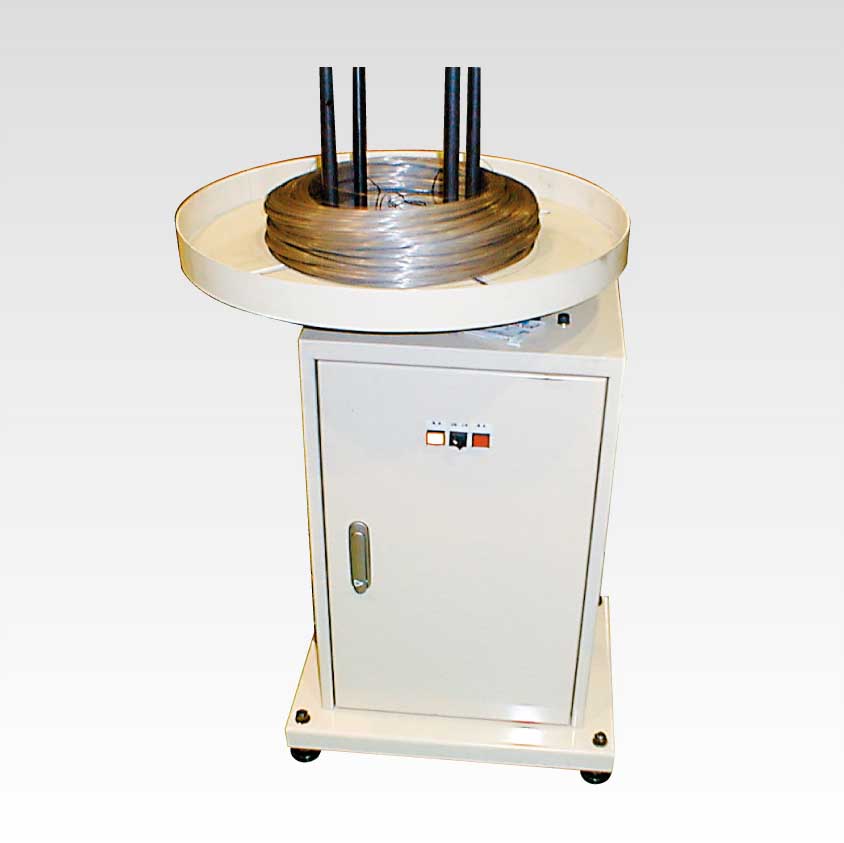

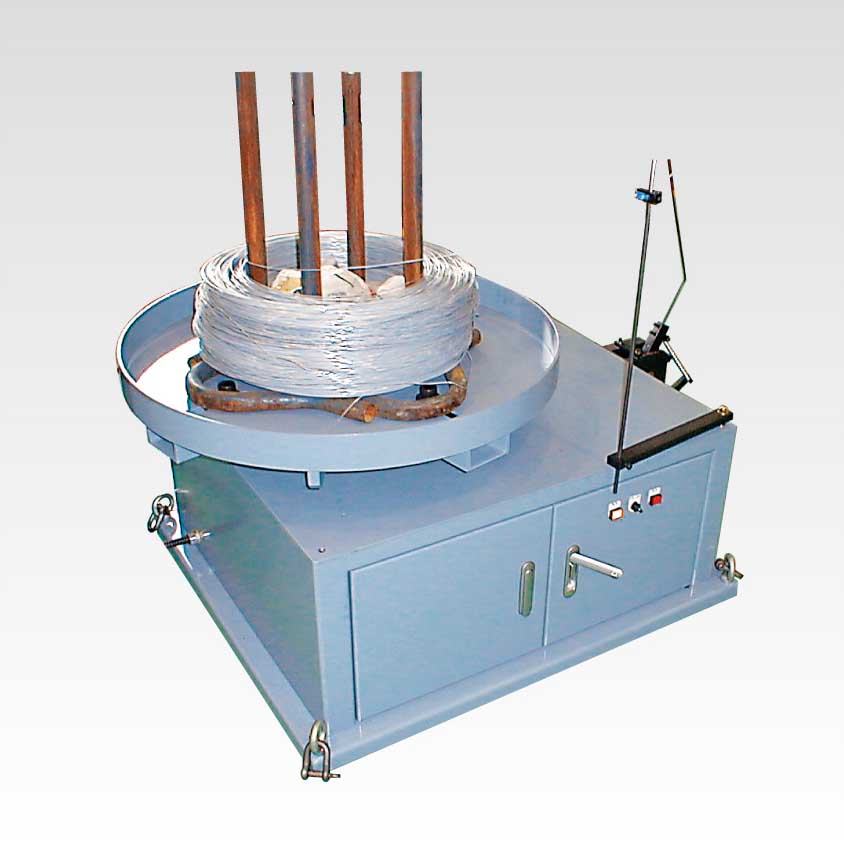

自動線台 AUTOMATIC WIRE STAND
成型機側で素材を使用する事により、テンションレバーが引かれて移動し、それによってターンテーブルが自動で回転して素材を
巻き戻す装置です。
The automatic wire stand feeds wire to the spring forming or coiling machine. The wire stand's turntable speed is
automatically adjusted through a lever which monitors payoff tension.
巻き戻す装置です。
The automatic wire stand feeds wire to the spring forming or coiling machine. The wire stand's turntable speed is
automatically adjusted through a lever which monitors payoff tension.

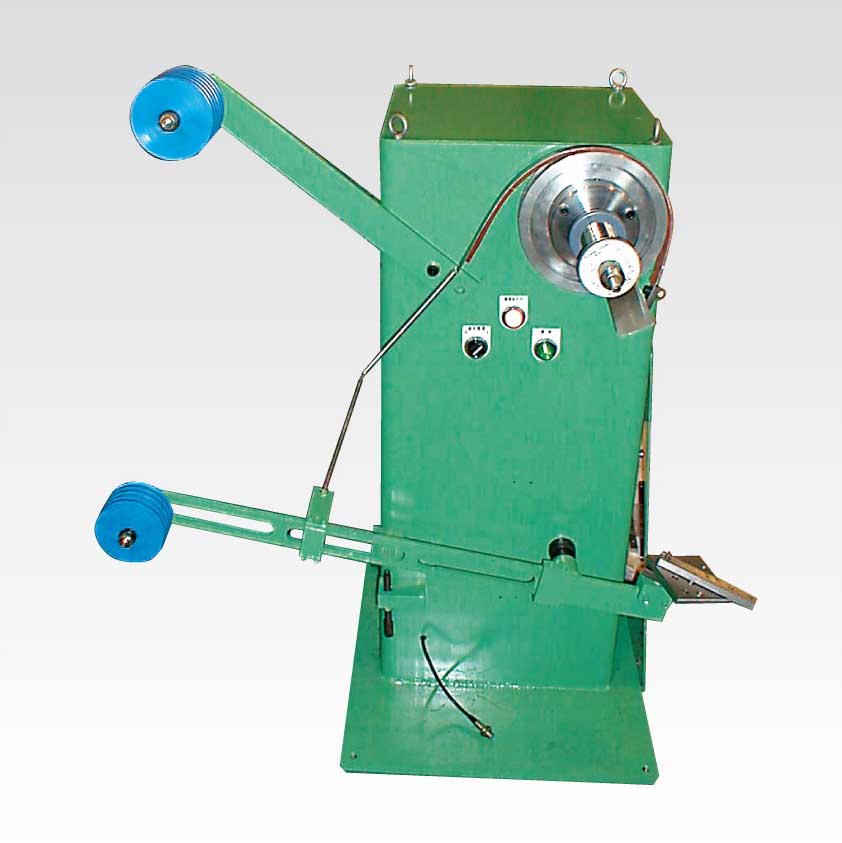

●細線用 SMALL SIZE WIRE STAND
-
細線用
●キャリア用線台 CARRIER TYPE WIRE STAND
キャリアの荷姿の材料をそのまま使用出来る形態の線台です。
Wire is placed on the turntable-type carrier andpayed-off as is.
Wire is placed on the turntable-type carrier andpayed-off as is.
-
キャリア用線台

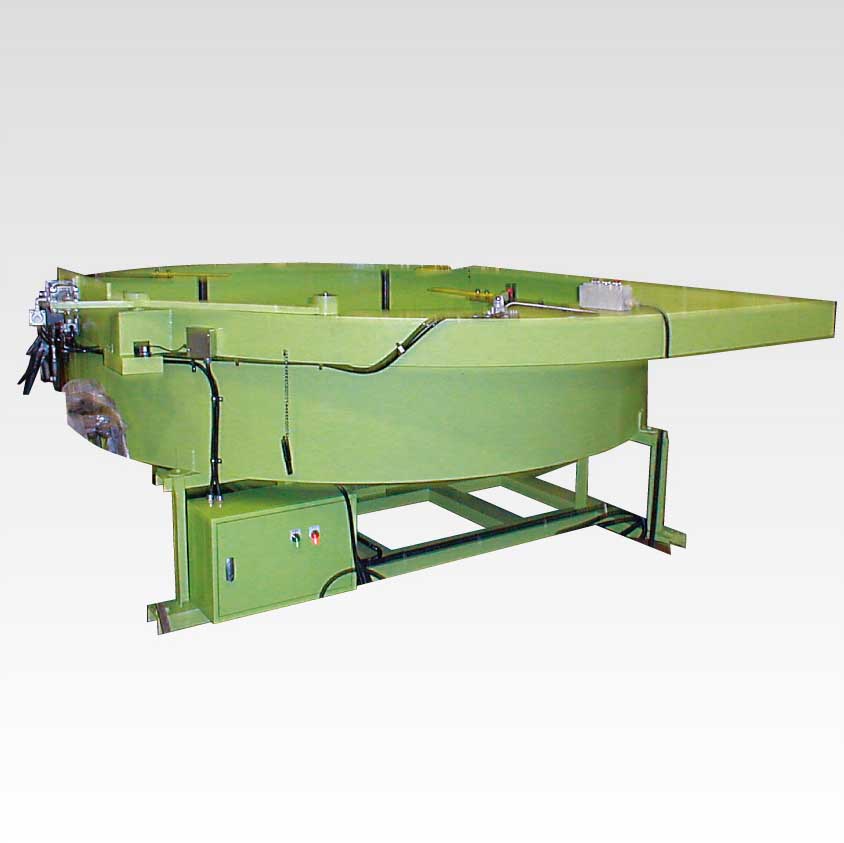

●O.T.線用線台 OIL TEMPERED WIRE STAND
オイルテンパー線は、直線状に焼き入れ処理がされている為、特に太い線径の材料の扱いは危険となる為、特別な材料台の枠が必要となります。
Oil tempered wire is usually of a large diameter and heat treated in a straight configuration, so handling poses some danger. The oil tempered wire stand uses a special frame to aid in wire handling.
Oil tempered wire is usually of a large diameter and heat treated in a straight configuration, so handling poses some danger. The oil tempered wire stand uses a special frame to aid in wire handling.
-
O.T.線用線台
●ボビン用線台 BOBBIN HOLDFR WIRE STAND
-
ボビン線用線台
