メカニカルな構造のコイルばねの成形機です。スイッチばね、弁ばね、クラッチばね等の成形に適しています。D/d=2のバネの加工が可能です。
As the name implies, mechanical coiling machines form springs through
a mechanical process. They are mostly used to produce springs for switches,
valves, clutches, and other applications. They can produce springs with
an innerouter diameter ratio down to D/d=2.
ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.
-

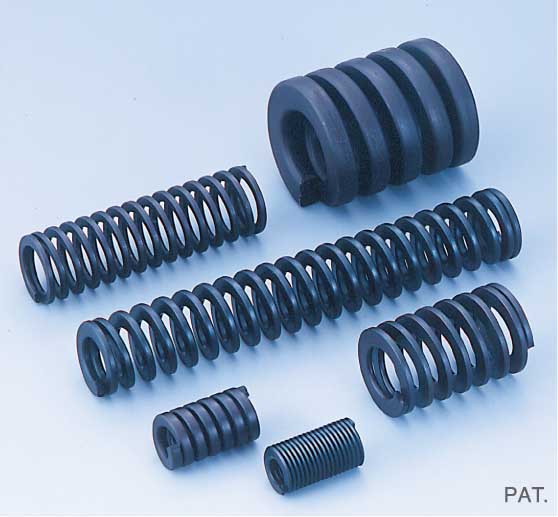

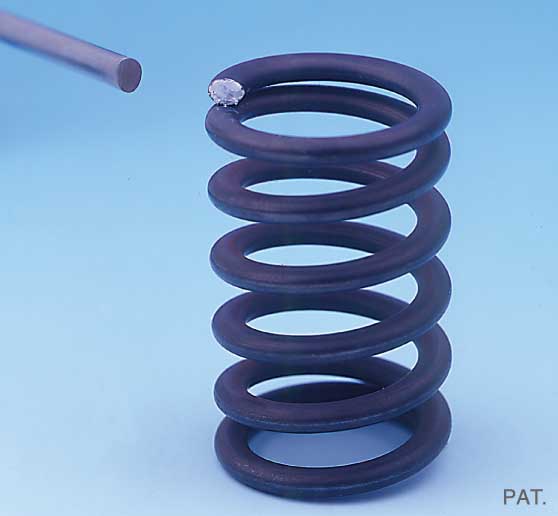

卵型材弁ばね OVAL WIRE VALVE SPRING
-

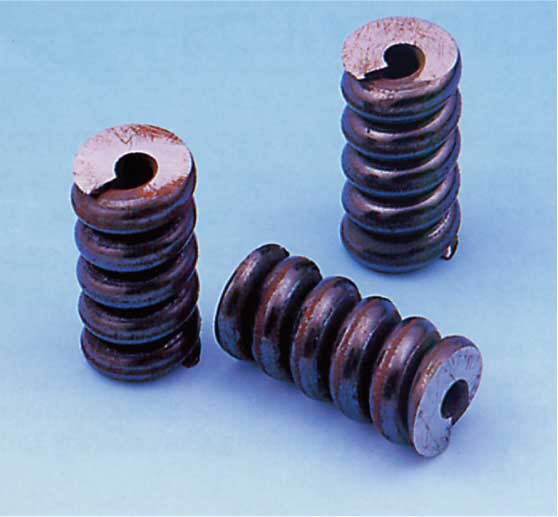

異形線ばね SHAPED WIRE SPRING
-
ねじり切断(D/d=2) TWIST-TYPE CUT OFF
-

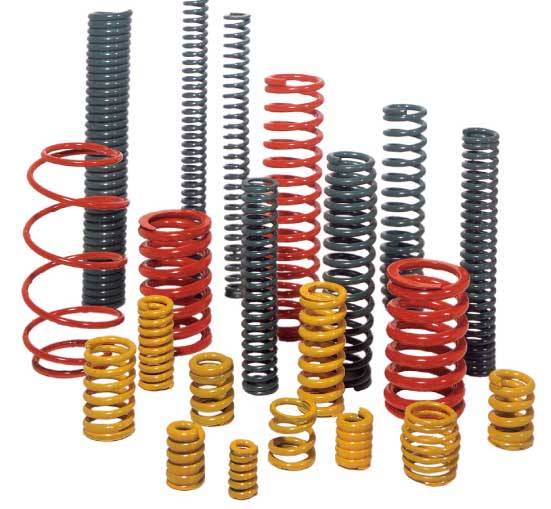

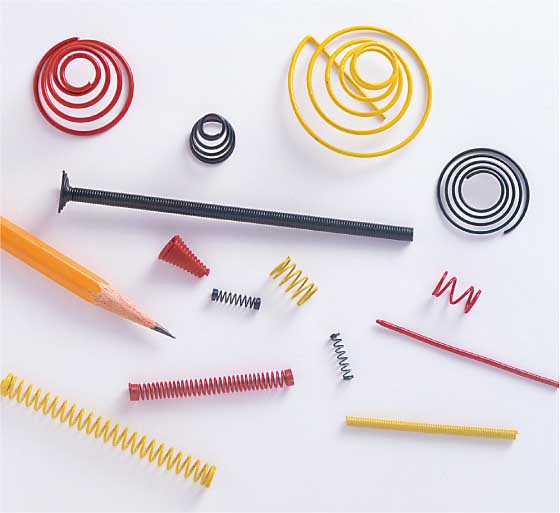

製品一例 PRODUCTS
-

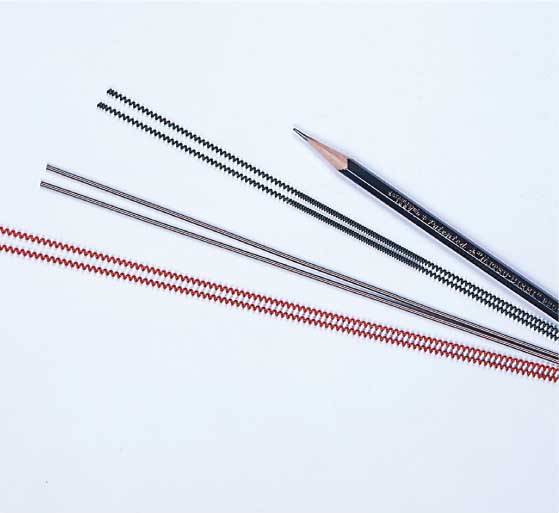

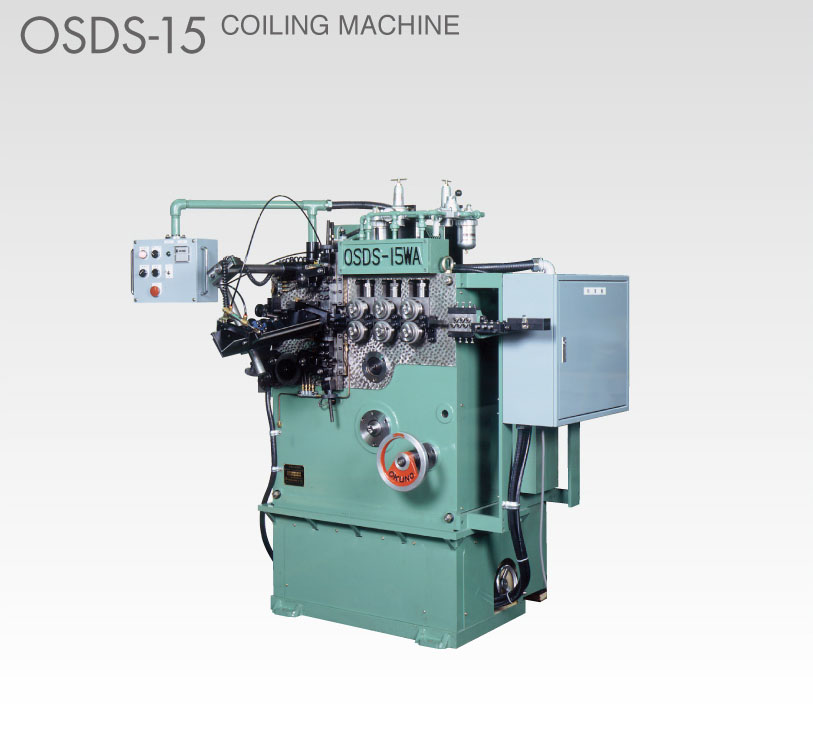

OSDS-15による製品の一例 PRODUCTS OF OSDS-15
-
製品一例 PRODUCTS
項 目 Item |

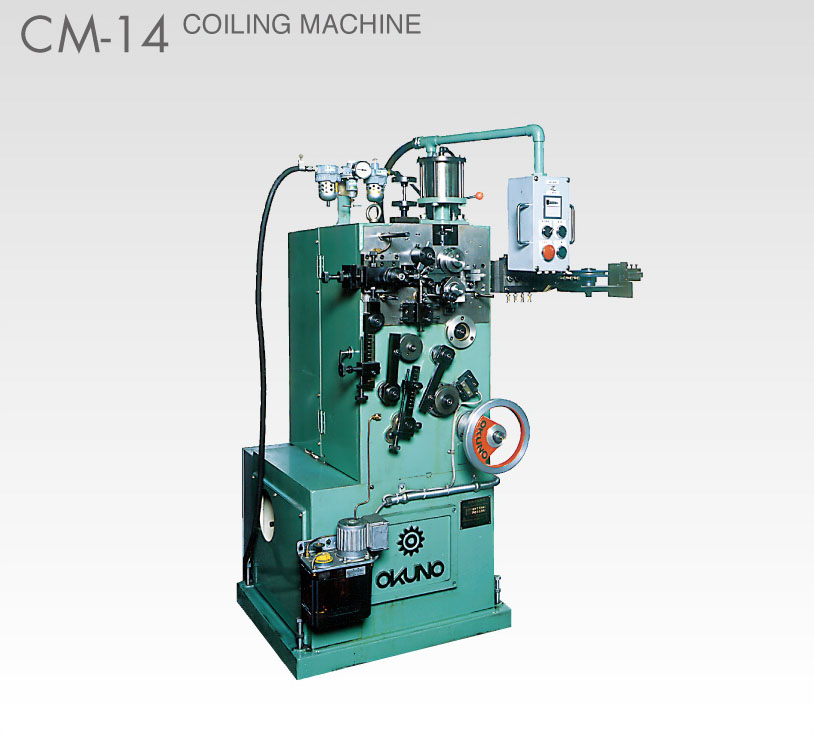

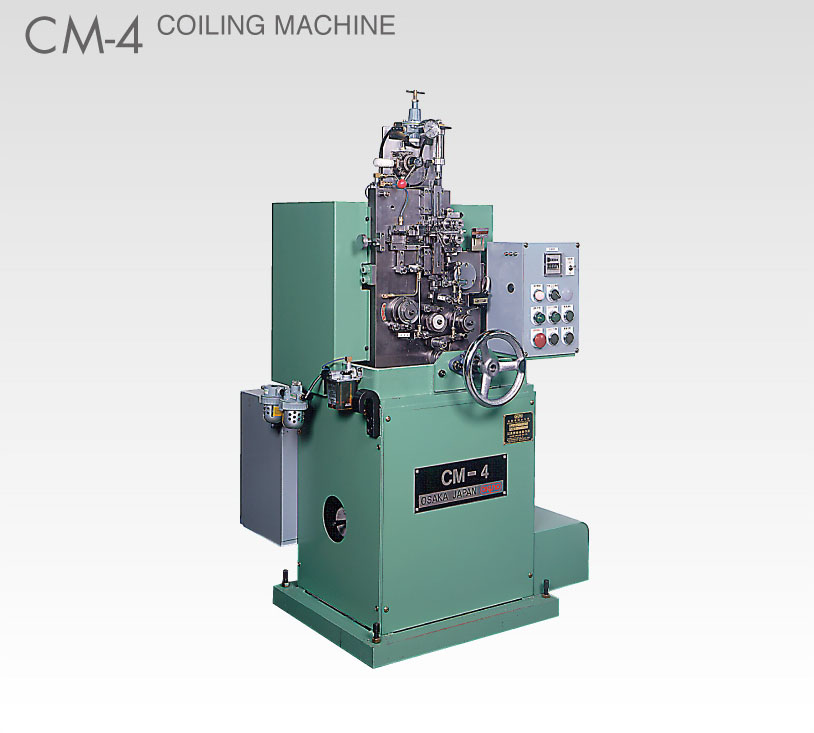

CM-4 | CM-14 | CM-30 | CM-50 | CM-80 | OSDS-15 |
---|---|---|---|---|---|---|
加工可能線径 Wire diameter to be used |
φ0.1~0.4mm | φ0.3~1.4mm | φ0.8~3.0mm | φ2.0~5.0mm | φ3.0~8.0mm | φ3.0~1.5mm |
加工可能最大コイル外径 Max.coiling outer diameter |
φ10.0mm | φ20.0mm | φ35.0mm | φ75.0mm | φ100mm | φ20mm |
線送り最大長さ Max.wire feed length |
300mm | 500mm | 1100mm 1800mm |
800mm 1500mm 3000mm |
600mm 800mm 2800mm |
1400mm |
生産スピード Production speed |
43~261pcs/min | 40~266pcs/min | 17~68pcs/min | 8~88pcs/min | 4~64pcs/min | 3~13pcs/min |
主モーター Main motor | 0.4kw 4p | 0.75kw 4p | 2.2kw 4p | 5.5kw 6p | 11.0kw 4p | 1.5kw 4p |
機械大きさ Machine dimension | 850(w)×750(L)×1400(H) | 850(w)×750(L)×1500(H) | 1800(w)×1000(L)×1850(H | 2000(w)×1300(L)×1900(H) | 2450(w)×1540(L)×2070(H) | 1300(w)×1300(L)×1500(H) |
※生産スピードは60Hz時の場合です。Production rate is in the case of 60Hz.
項 目 Item |

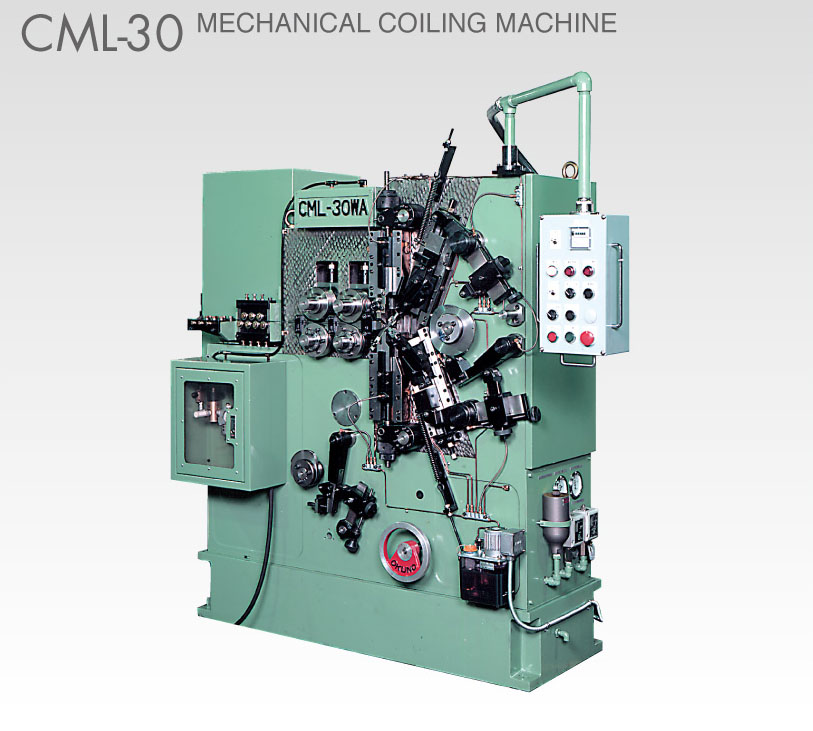

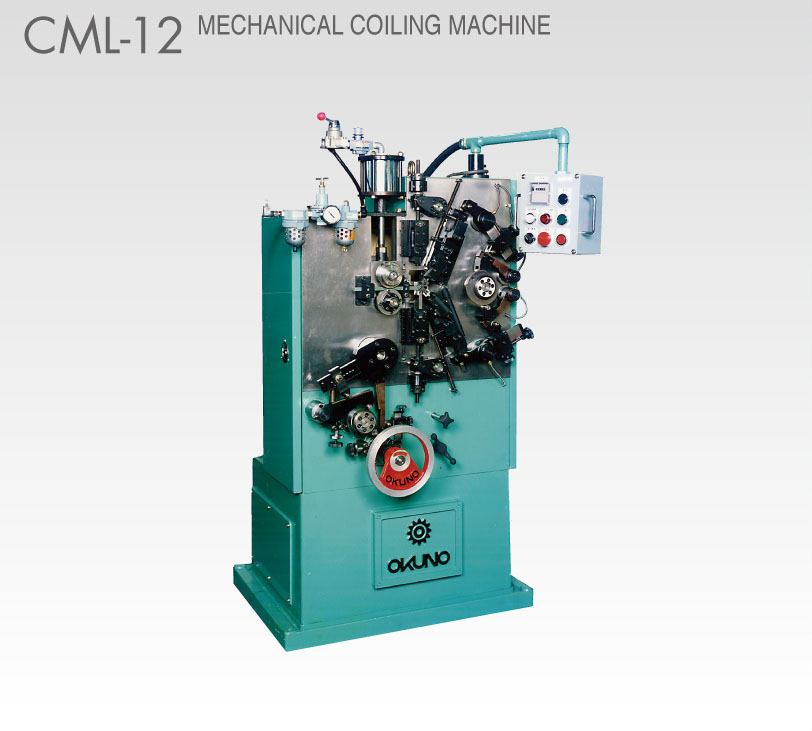

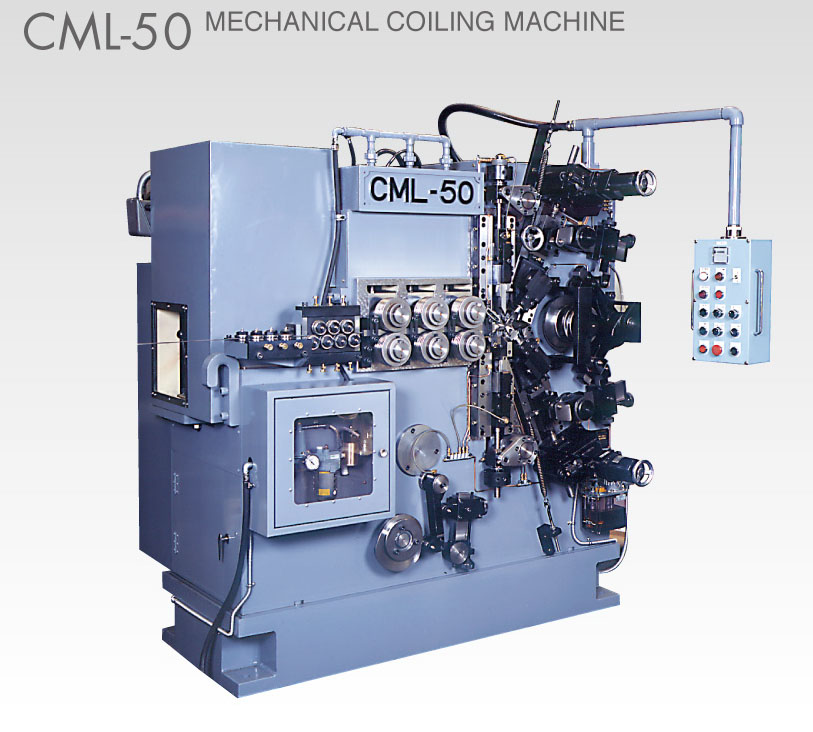

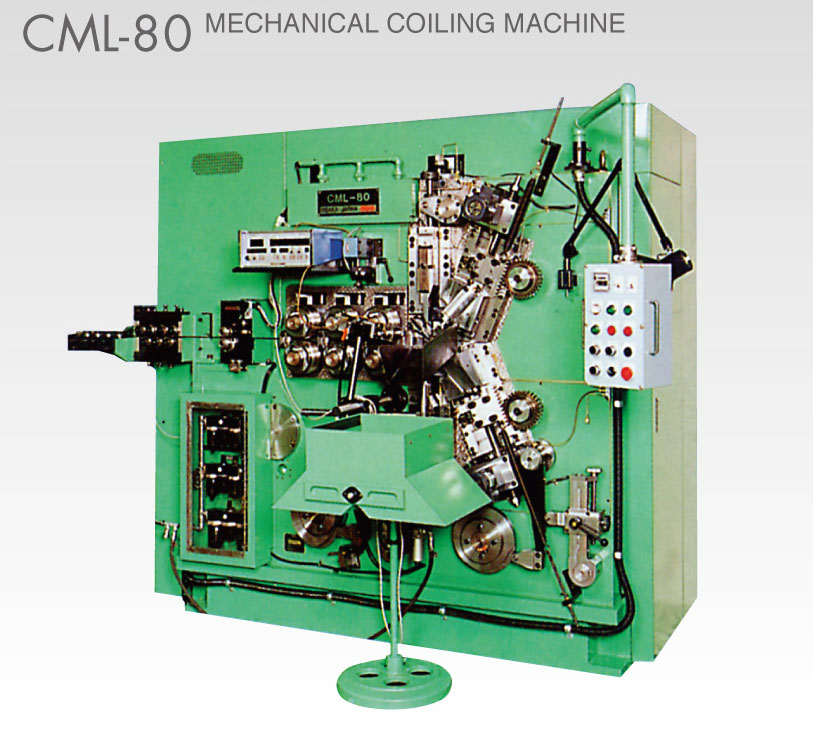

CML-12 | CML-30 | CML-50 | CML-80 |
---|---|---|---|---|
加工可能線径 Wire diameter to be used |
φ0.3~1.2mm | φ0.8~3.0mm | φ2.0~5.0mm | φ3.0~8.0mm |
加工可能最大コイル外径 Max.coiling outer diameter |
φ30.0mm | φ60.0mm | φ70.0mm | φ100.0mm |
線送り最大長さ Max.wire feed length |
500mm | 2000mm | 3000mm | 4000mm |
生産スピード Production speed |
30~300pcs/min | 30~120pcs/min | 25~100pcs/min | 21~85pcs/min |
主モーター Main motor |
1.5kw 4p | 2.2kw 4p | 5.5kw 4p | 11kw 4p |
機械大きさ Machine dimension |
850(w)×900(L)×1500(H) | 1500(w)×1000(L)×1700(H) | 1700(w)×1500(L)×1800(H) | 2000(w)×1500(L)×2100(H) |
※生産スピードは60Hz時の場合です。Production rate is in the case of 60Hz.
