異形線リングに成形機です。止め輪（スナップリング）、ウェーブリング、ウェーブばね、ピストンリング等の成形に適しています。真円形状ではなく変形したリンゴ形状や楕円形状のリングの形成も可能です。
These machines can from snap rings, wave rings, wave springs, piston rings
and other types of spring foms which must be made from shaped wire. They
produce not only round forms, but also elli pticaland free form rings .
-

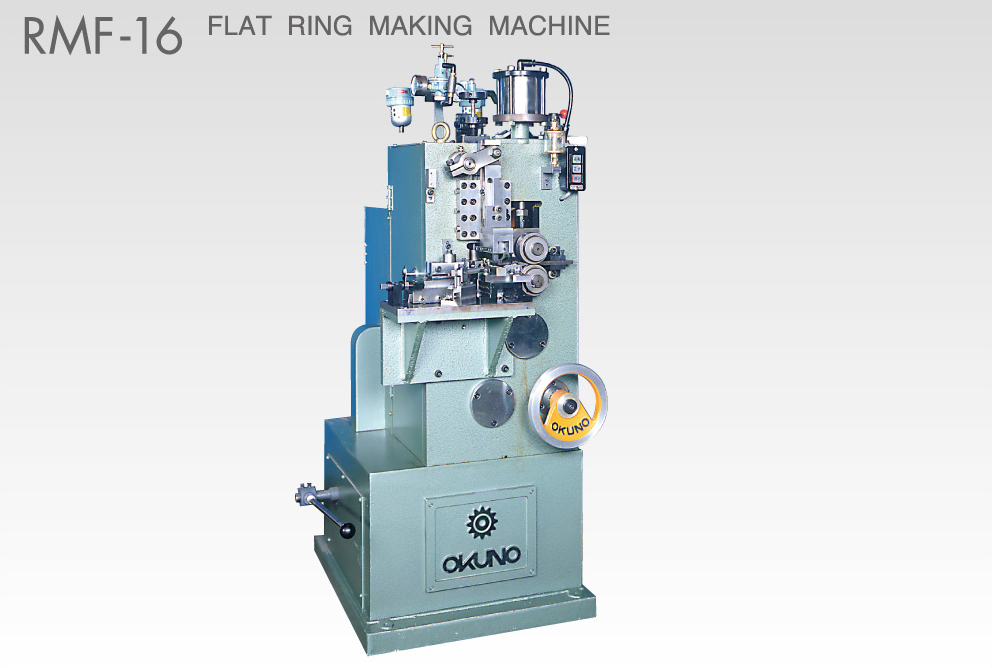

RMF-16
-

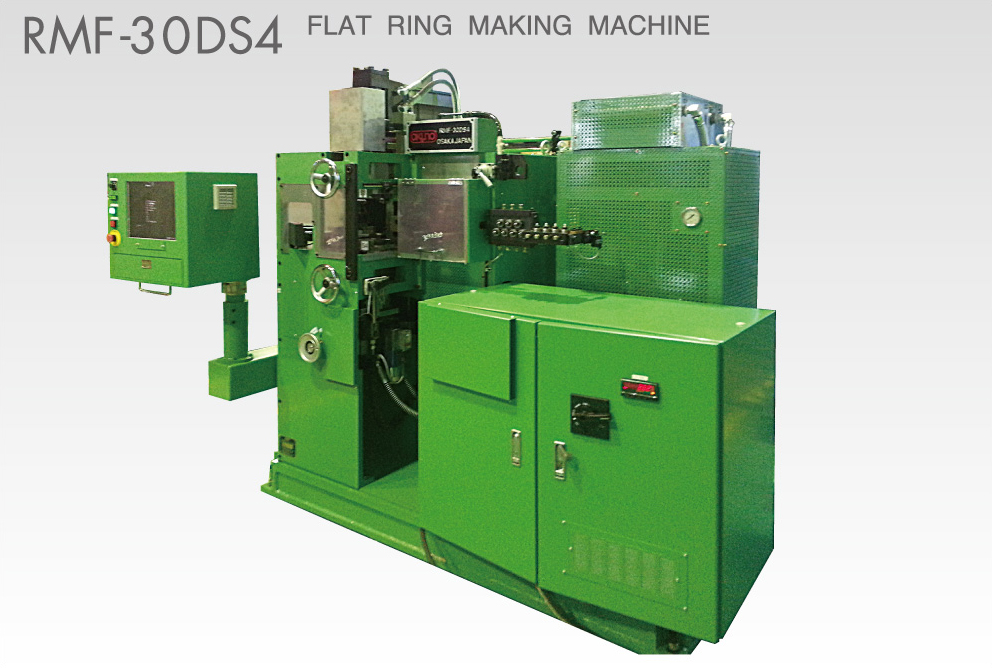

RMF-30DS4
-

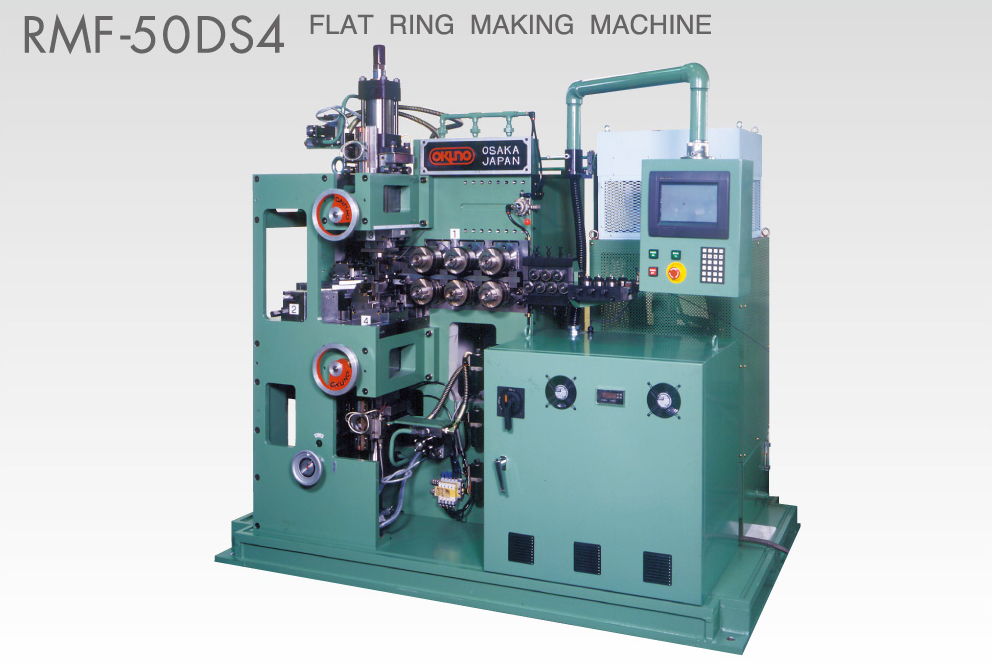

RMF-50DS4
-

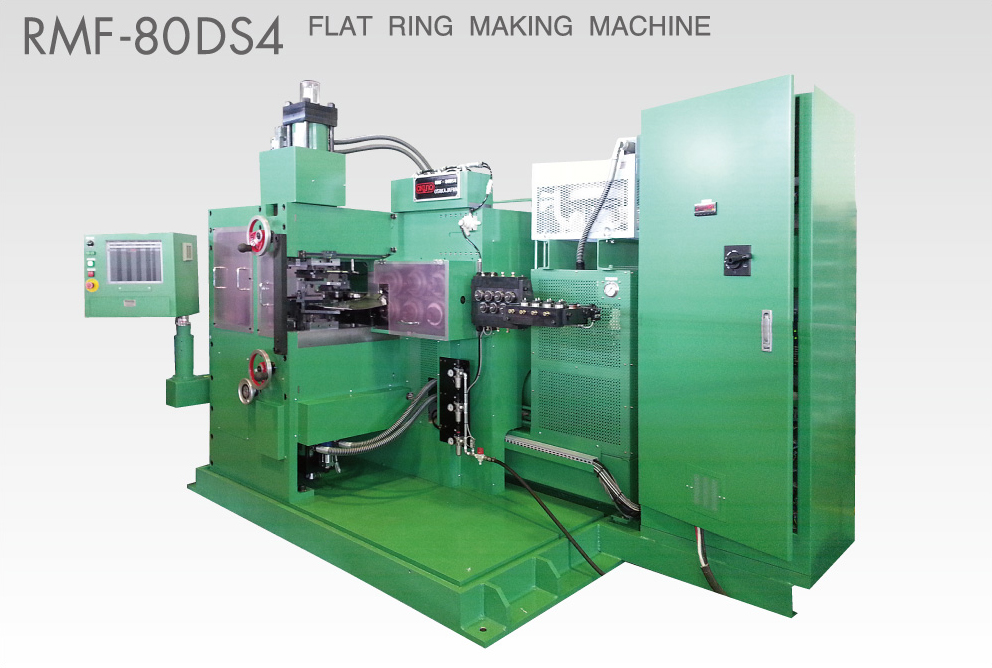

RMF-80DS4
The optional device is necessary for the spring that is on blue back.
-

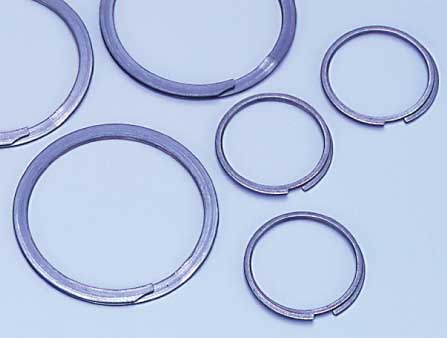

リング
-

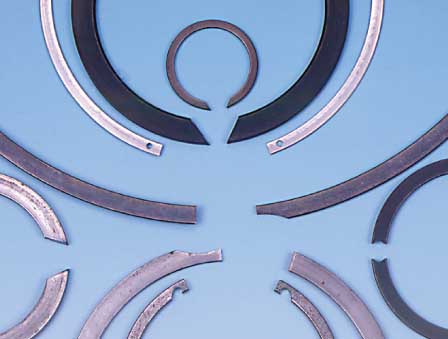

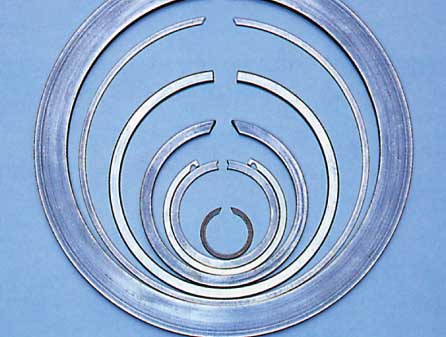

止め輪
-
ウェーブスプリング
-

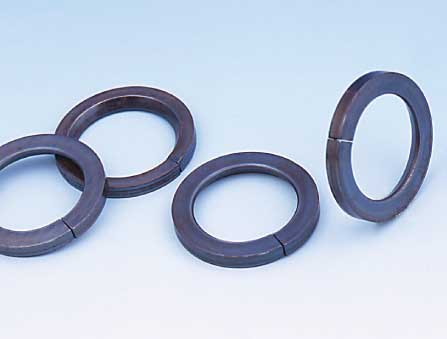

溶接リング
-

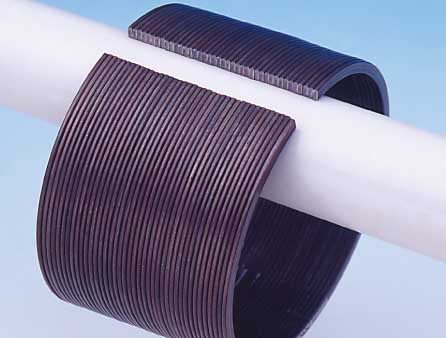

リングいろいろ VARIOUS FLAT RINGS
-

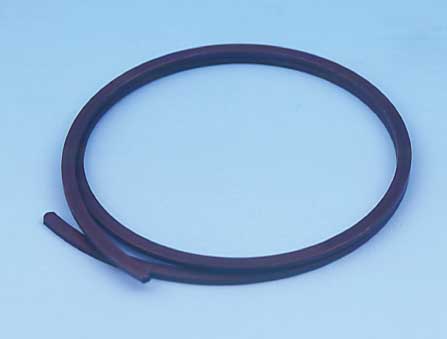

ピストンリング PISTON RING
-

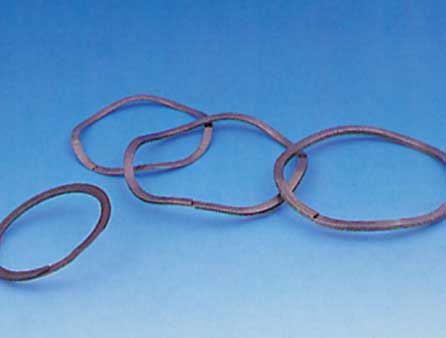

変形リング FORMED RING
-
切断形状いろいろ VARIOUS CUT ENDS
-
異形線リング SHAPED WIRE RING
-
ウェーブリング WAVE RING
-
二重リング DOUBLE COILED RING
-

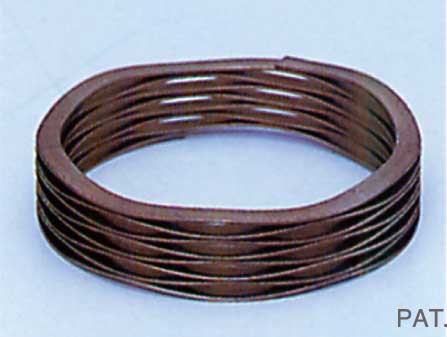

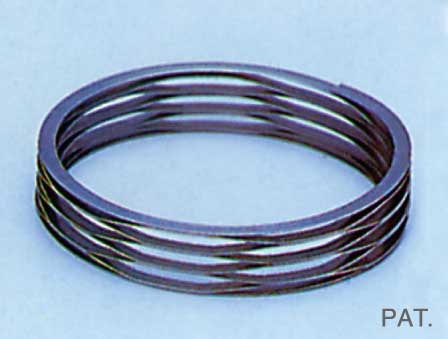

ウェーブスプリング WAVE SPRING
-
台形ウェーブスプリング FLAT CREST WAVE SPRING
| 項 目 Item |
RMF-16 | RMF-30 | RMF-50 | RMF-80 |
|---|---|---|---|---|
| 加工可能材料断面積 Sectional area of wire to be used |
2.0㎟ | 7.0㎟ | 20.0㎟ | 50.0㎟ |
| 加工可能最大コイル外径 Max.coilling outer diameter | φ30mm | φ80mm | φ120mm | φ160mm |
| 切断能力 Cutting power |
0.3t | 1t | 3t | 5t |
| 線送り最大長さ Max.wire feed length |
100mm | 280mm | 400mm | 700mm |
| 生産スピード Production speed |
43～290pcs/min | 18～74pcs/min | 8～88pcs/min | 3～61pcs/min |
| 主モーター Main motor |
0.75kw 4p | 2.2kw 4p | 5.5kw 6p | 7.5kw 4p |
| 機械大きさ Machine dimension |
950(W)×1100(L)× 1400（H) |
1065(W)×1550(L)× 1850（H) |
2000(W)×2000(L)× 2000（H) |
2100(W)×2000(L)× 2150（H) |
※生産スピードは60Hz時の場合です。 ※Production rate is in the case of 60Hz.
| 項 目 Item |
RMF-30DS4 | RMF-50DS4 | RMF-80DS4 |
|---|---|---|---|
| 加工可能材料断面積 Sectional area of wire to be used |
7.0㎟ | 20.0㎟ | 50.0㎟ |
| 加工可能最大コイル外径 Max.coilling outer diameter |
φ160mm | φ250mm | φ300mm |
| 切断能力 Cutting power |
3t | 7ｔ | 12ｔ |
| 線送り最大長さ Max.wire feed length |
Free | Free | Free |
| 展開長さ制御 Accuracy of wire feed length |
0.01mm | 0.01mm | 0.01mm |
| 線送りスピード Wiar feeding speed |
100m/min.(Max) | 90m/min.(Max) | 80m/min.(Max) |
| 油圧ポンプ駆動モーター Oil motor 線送りモーター Wire feed motor ○真円補正モーター Roundness correcting pin motor |
3.7kw 4p 3.0kw 0.2kw |
5.5kw 4p 4.4kw 0.4kw |
7.5kw 4p 5.5kw 0.9kw |
| ◎切断方式（上段） Cutter(Upper side) |
油圧サーボシリンダー Hydraulic servo cylinder |
油圧サーボシリンダー Hydraulic servo cylinder |
油圧サーボシリンダー Hydraulic servo cylinder |
| △切断方式（下段） Cutter(Lower side) |
油圧サーボシリンダー Hydraulic servo cylinder |
油圧サーボシリンダー Hydraulic servo cylinder |
油圧サーボシリンダー Hydraulic servo cylinder |
| 機械大きさ Machine dimension |
2400(W)×1500(L)× 1800（H) |
2800(W)×1400(L)× 2000（H) |
2700(W)×1650(L)× 2100（H) |
・RMFシリーズは機種が多い為、詳細は担当者にお問い合わせ下さい。
・Please contact with the sales attendant for the detail of the machines,
because RMF type machine has many kinds of variation.
