従来のメカ式コイリングマシンからカム及びワンウェイクラッチを取除き、各スライドの動き及び線送りを数値制御化する事により、コイリング機能とフォーミング機能を合わせ持ったコイルフォーマーです。
多種少量生産、高付加価値スプリングの製作及びセットアップ時間の短縮を目的とした機械です。
All slide and wire feeding of this machine is computerised on the basis
of mechanical coilingmachine for having coiling and forming both functions.
Purpose of this machine is these, makinghigh value spring, making small
quantity spring, shortening set-up time.
-

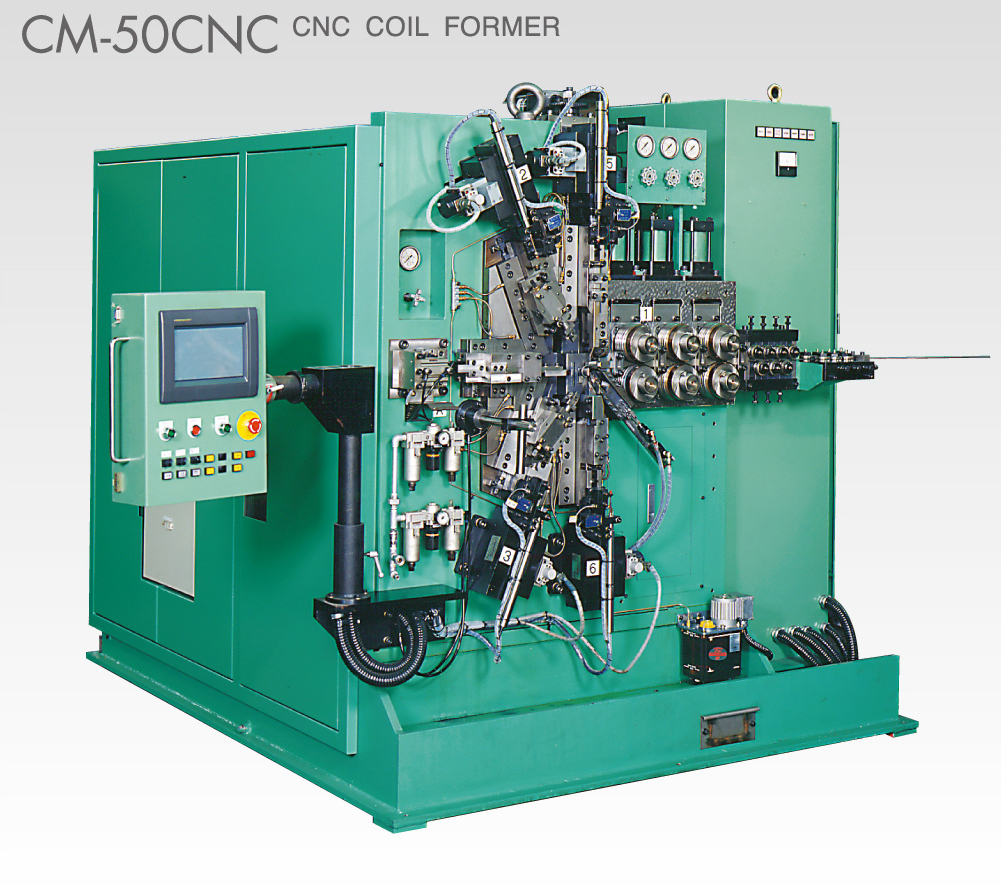

CM-50CNC
-

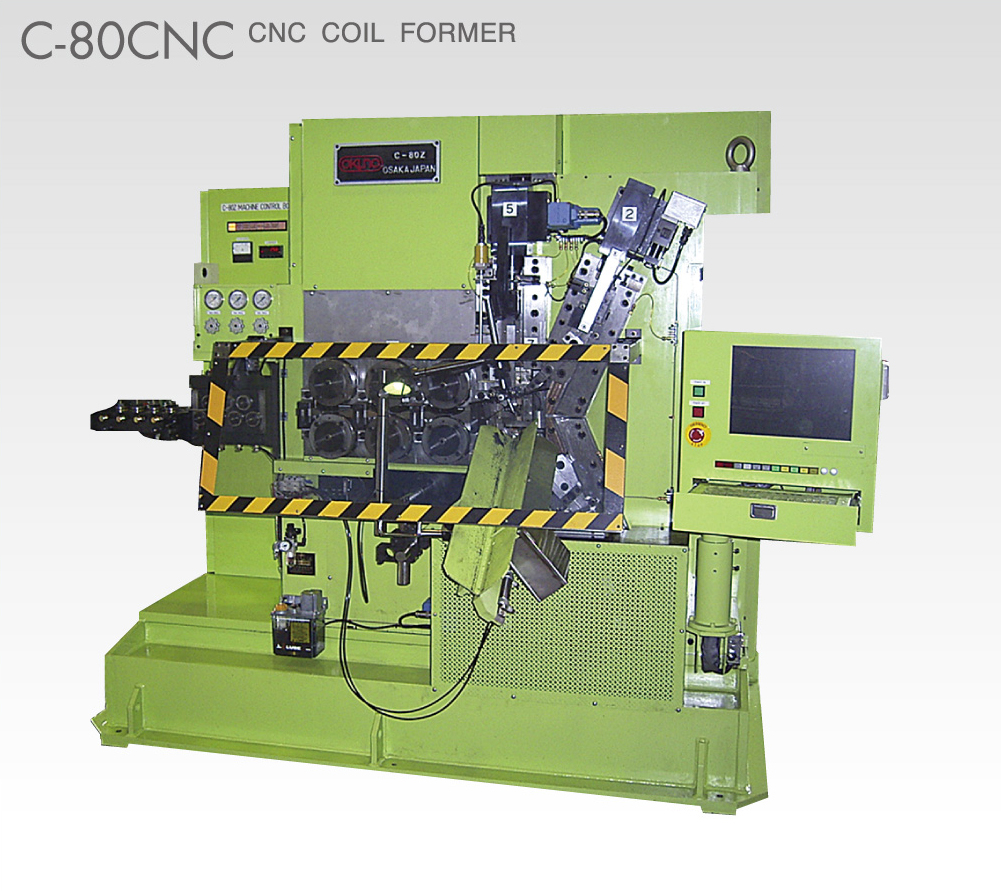

CM-80CNC
-

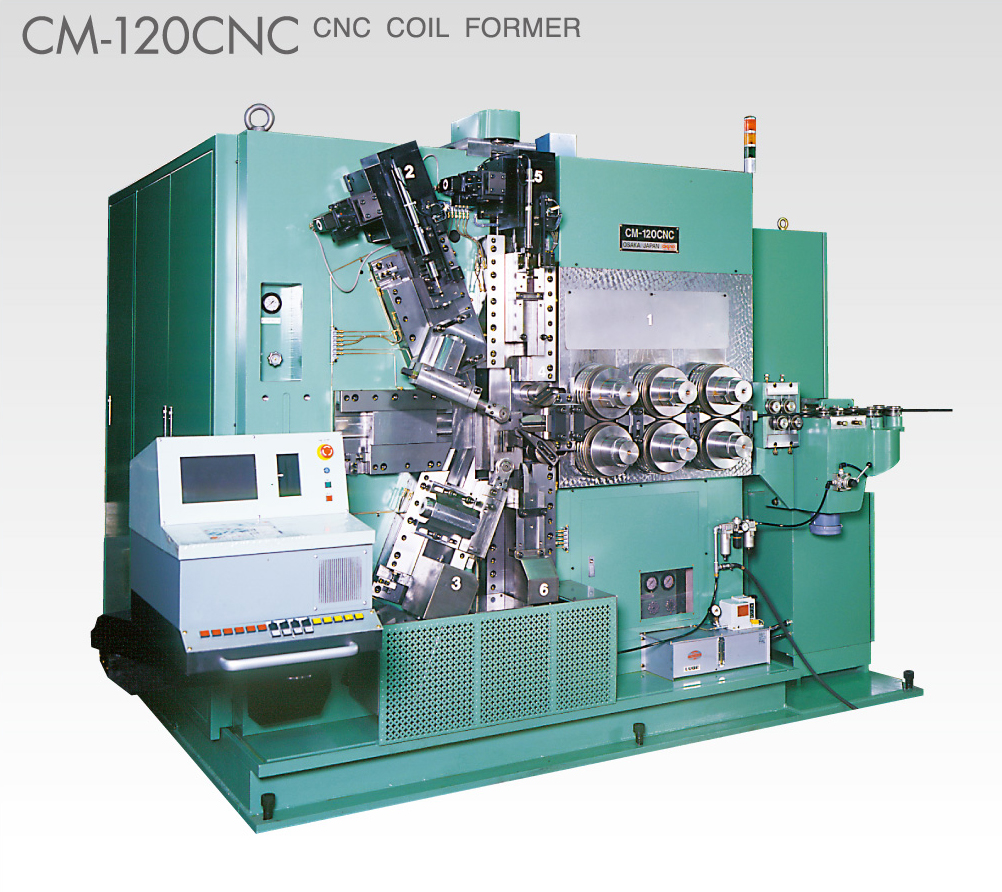

CM-120CNC
-

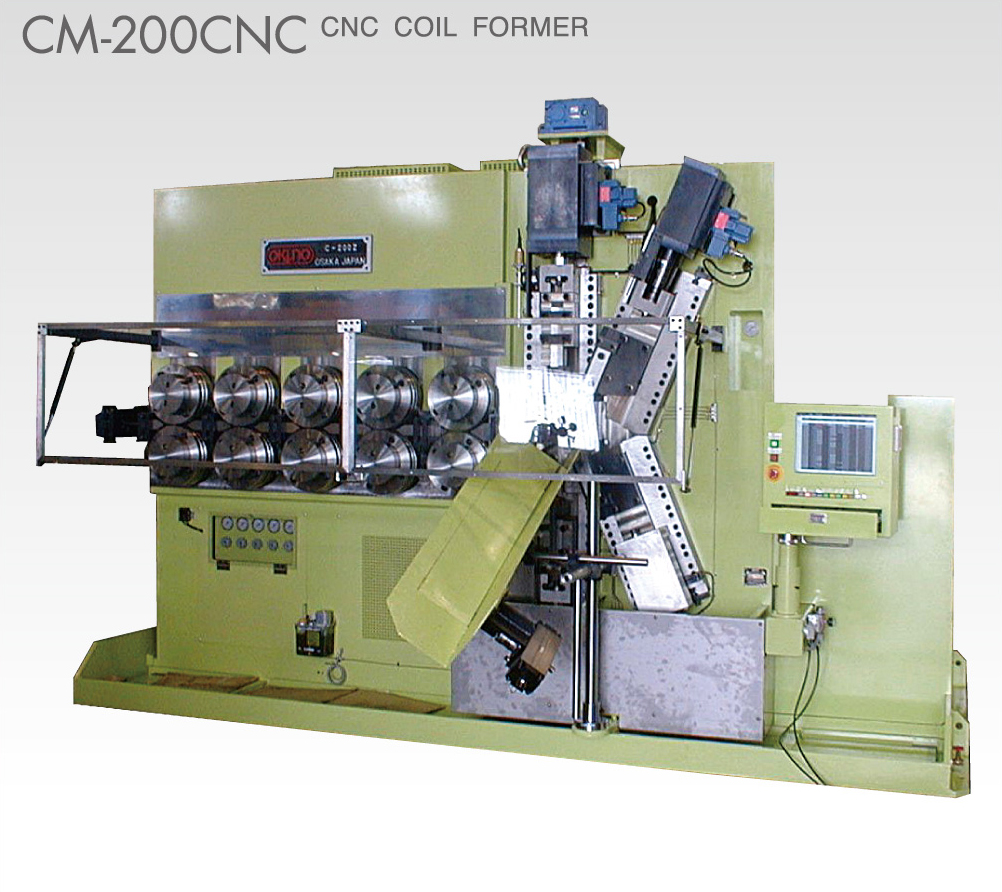

CM-200CNC
ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.
-
リング
-
密着コイル
-
押バネ
-
変形押バネ
-
片フックバネ
-
引張りバネ
-
トーションバネ
-
線細工バネ
-
ゼンマイ
-
押バネ（テーパー）
-
コントロールチューブ
-
つつみ形押バネ
-
楕円バネ
-

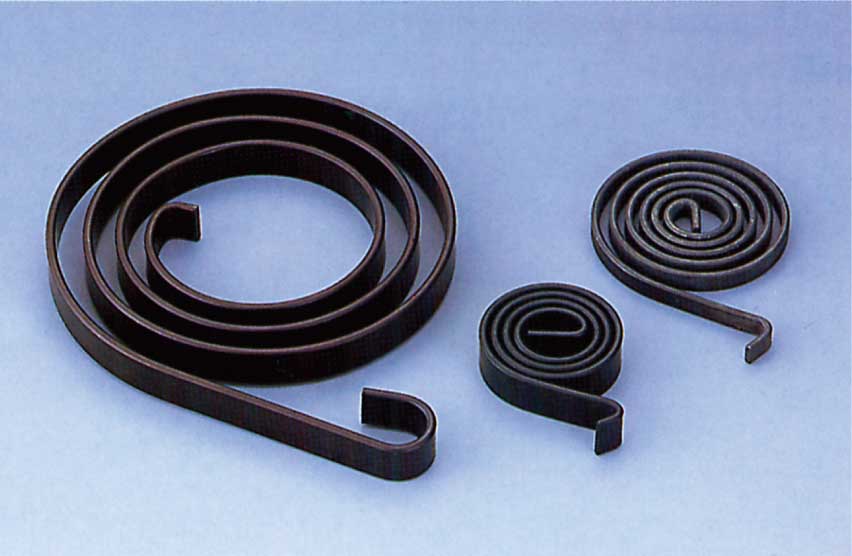

ぜんまいバネ MOTOR SPRINGS
-

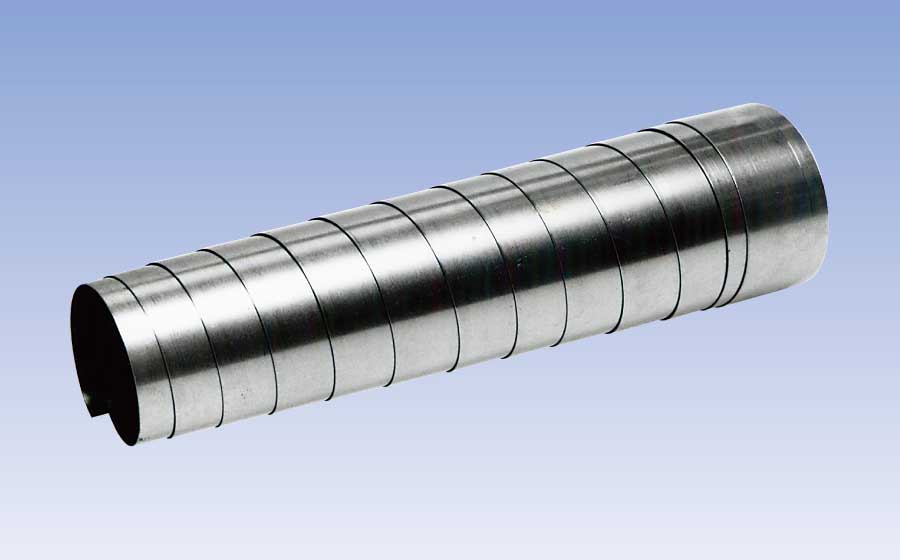

たけのこばね TAPERED COILSPRINGS
-

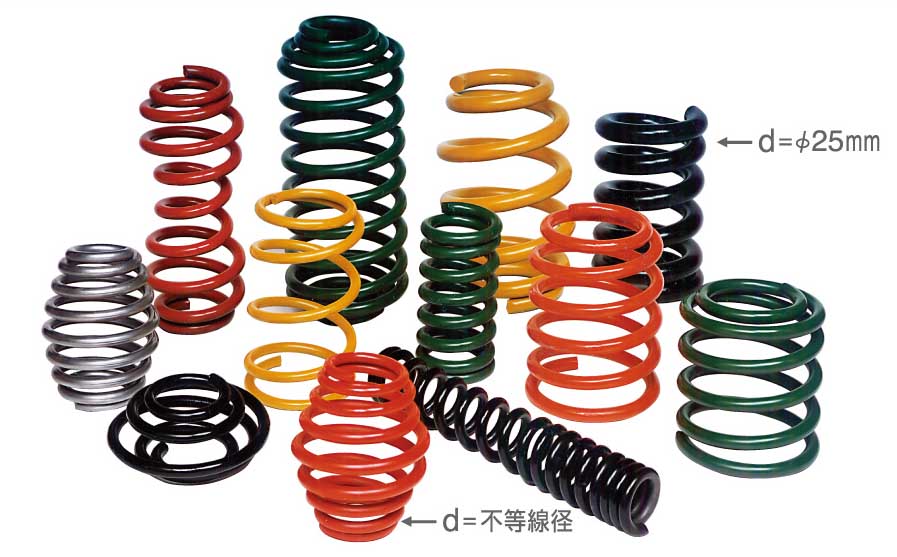

製品一例 PRODUCTS
| 項 目 Item |
CM-50CNC | CM-80CNC | CM-120CNC | CM-200CNC |
|---|---|---|---|---|
| 加工可能線径 Wire diameter to be used |
φ2.0～5.0mm | φ3.0～8.0mm | φ6.0～12.0mm | φ10.0～20.0mm |
| 線送りスピード Wire feeding speed |
100m/min(MAX) | 80m/min(MAX) | 80m/min(MAX) | 50m/min(MAX) |
| 線送り制御 Accurcy of wire feeding |
0.1mm | 0.1mm | 0.1mm | 0.1mm |
| 線送り最大長さ Max.wire feed length |
Free | Free | Free | Free |
| 加工可能最大コイル外径 Max.coiling outer diameter |
φ75mm | φ90mm | φ140mm | φ180mm |
| 主モーター Main motor |
22kw 4p | 37kw 4p | 55kw 4p | 75kw 4p |
| 機械大きさ Machine dimension |
2100(W)×2000(L)×2000（Ｈ） | 2300(W)×2300(L)×2000（Ｈ） | 2700(W)×3200(L)×2500（Ｈ） | 3000(W)×3500(L)×2700（Ｈ） |
