コンピューターによる数値制御方式で、各スライド及び線送りを制御する為、専用金型・カム等の必要がなく、曲げR＆曲げ角度の変更が容易に出来ます。線送りに関しての制限がありません。又、他の機械との連動も可能です。
Special metal mold and cam are unnecessary on this machine because all
slide and wire feedingare controlled by computer. Sample making or angle
modification, etc. will be much easier.Other machines can be connected
on.
-

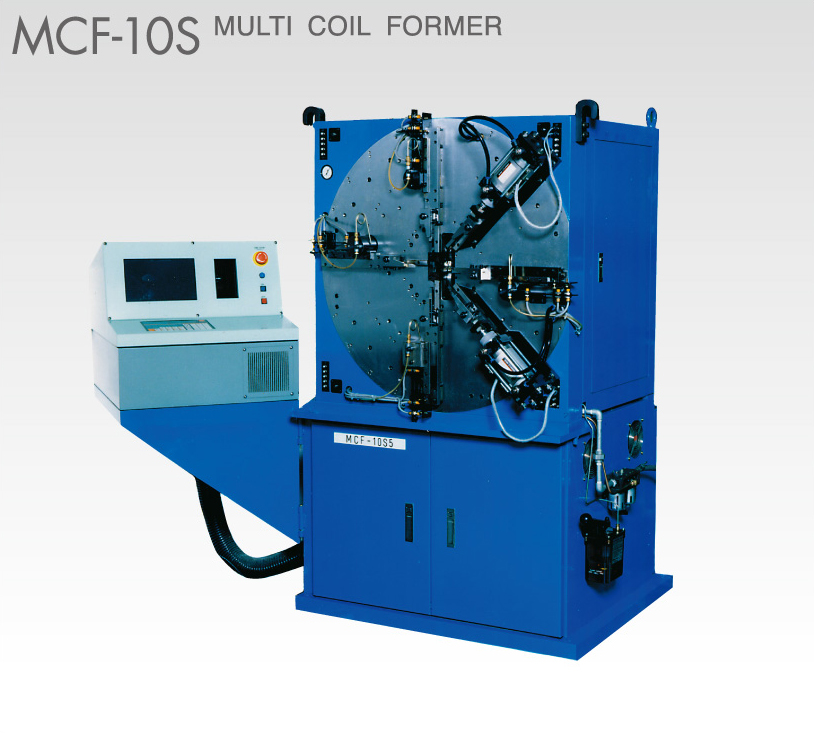

MCF-10S
-

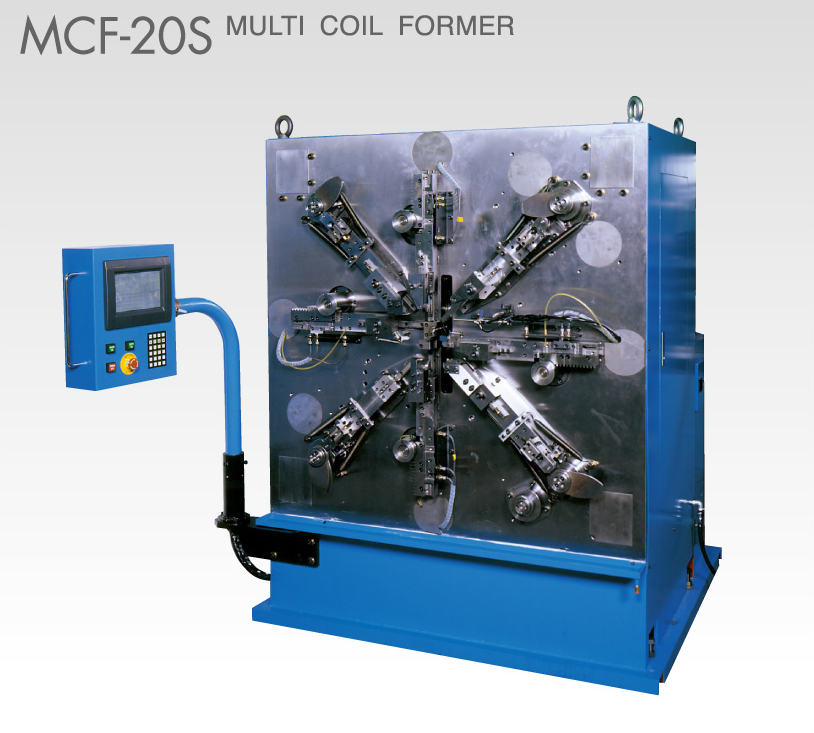

MCF-20S
-

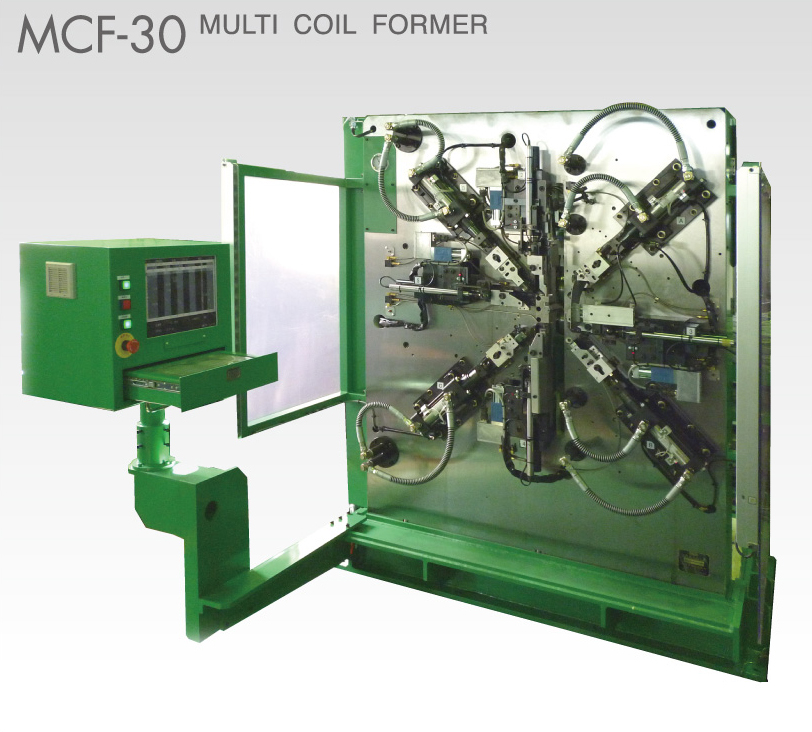

MCF-30
-

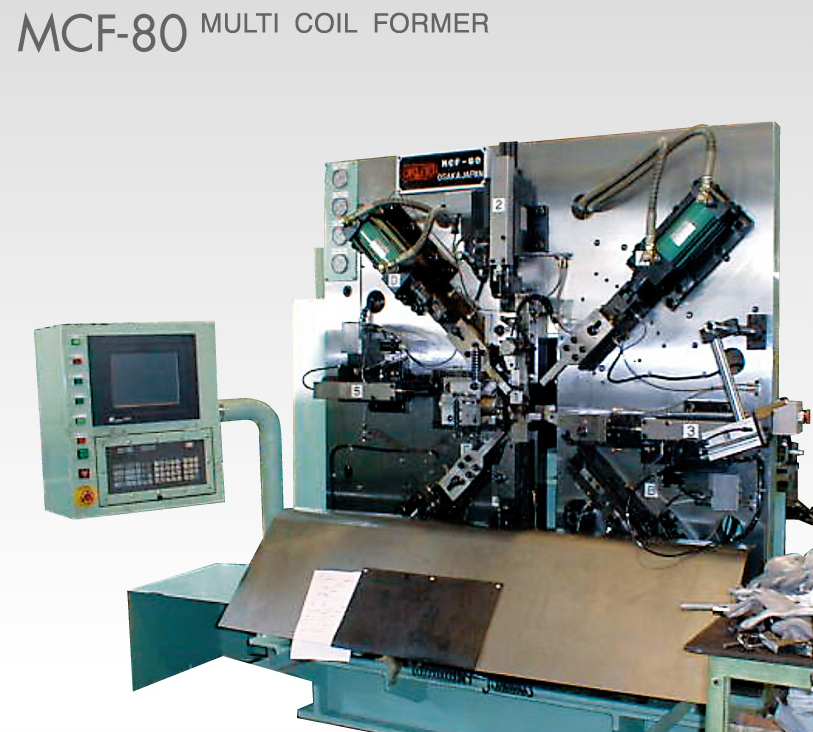

MCF-80
ブルーバックのスプリングはオプション機能です。
The optional device is necessary for the spring that is on blue back.
-
リング
-
密着コイル
-
押バネ
-
変形押バネ
-
片フックバネ
-
引張りバネ
-
トーションバネ
-
うす板バネ
-
線細工バネ
-
つつみ形押バネ
-

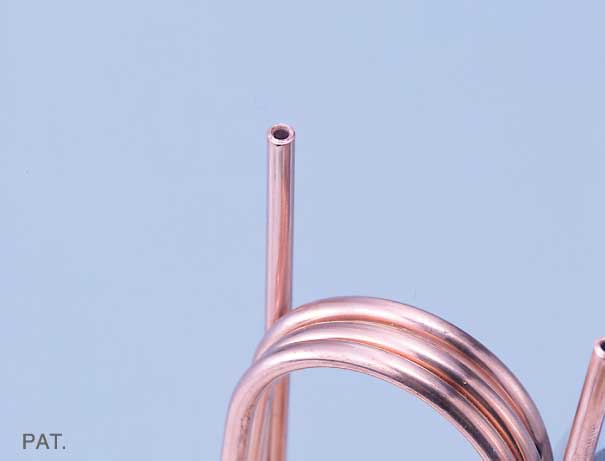

銅線皮むきコイル
-

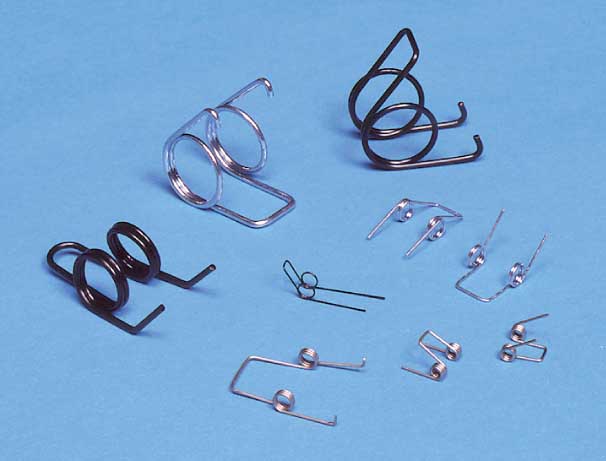

Wトーション
-
ゼンマイ
-
押バネ（テーパー）
-
ウェーブスプリング
-
楕円バネ
-
面取り加工 CHAMFERING PROCESS
-
ブラジャーリング BRASSIERE SPRING
-
タングステンコイル TUNGSTEN COIL
-

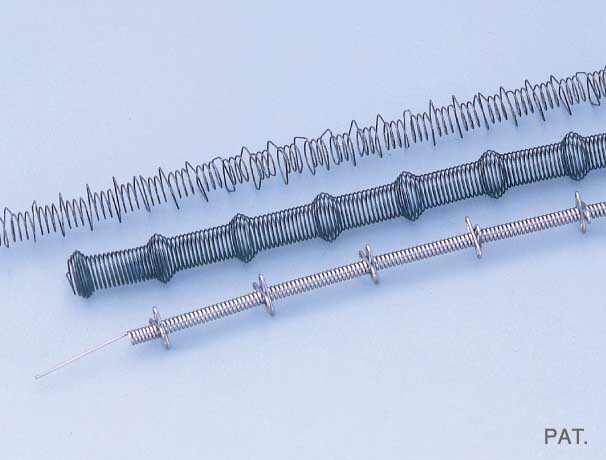

ダブルコイル DOUBLE COIL
-

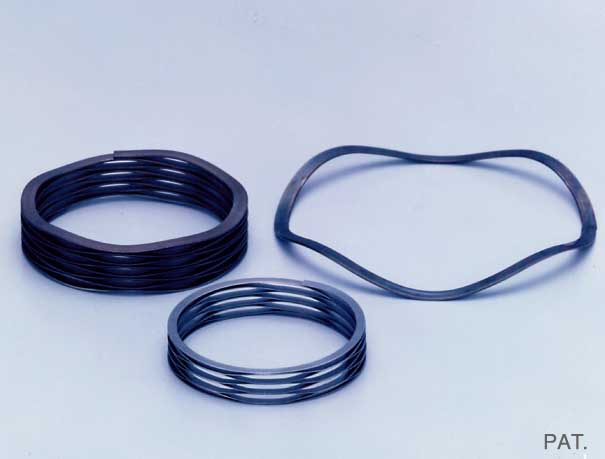

ウェーブリング WAVE RING
-

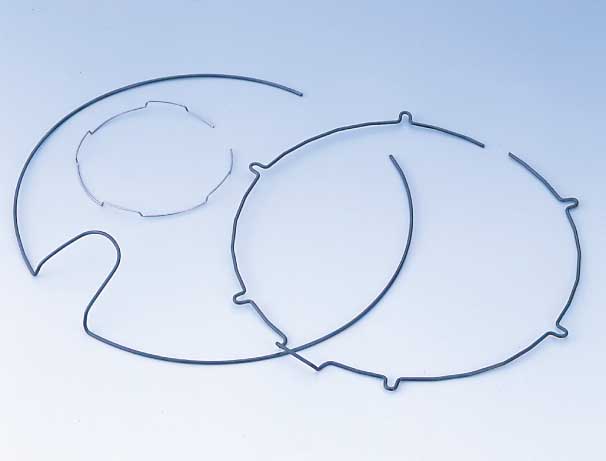

ホイルリテイナー WHEEL RETAINER
-

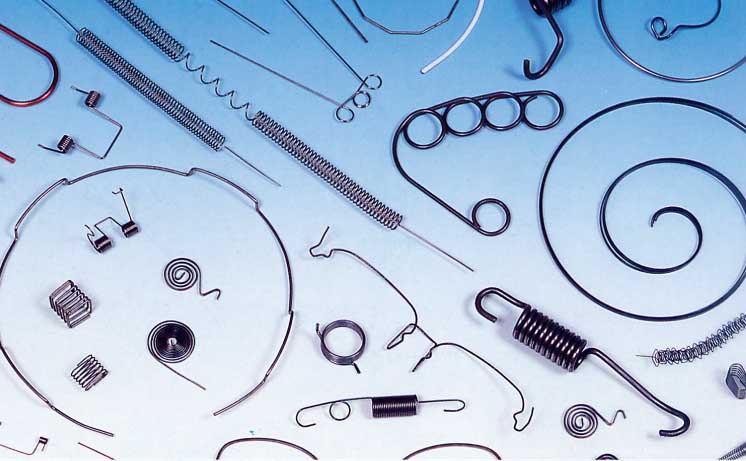

製品の一例 PRODUCTS
| 項 目 Item |
ＭＣＦ-10S | MCF-20S | MCF-30 | MCF-80 |
|---|---|---|---|---|
| 加工可能線径 Wire diameter to be used |
φ0.3～1.0mm | φ0.6～2.0mm | φ0.8～3.0mm | φ3.0～8.0mm |
| 線送りスピード Wire feeding speed |
0～400mm/sec. | 0～520mm/sec | 0～430mm/sec | 0～650mm/sec |
| 最小線送り量 Accuracy wire feeding |
0.01mm | 0.01mm | 0.01mm | 0.01mm |
| 線送り最大長さ Max.wire feed length |
Free | Free | Free | Free |
| 主モーター Main motor |
5軸トータル5.4kw Total |
6軸トータル23.3kw Total |
15kw 4p | 22kw |
| 機械大きさ Machine dimension |
1500(W)×850(L)×1500（Ｈ） | 1900(W)×1400(L)×1700（Ｈ） | 2000(W)×2600(L)×2050（Ｈ） | 1870(W)×2350(L)×2035（Ｈ） |
