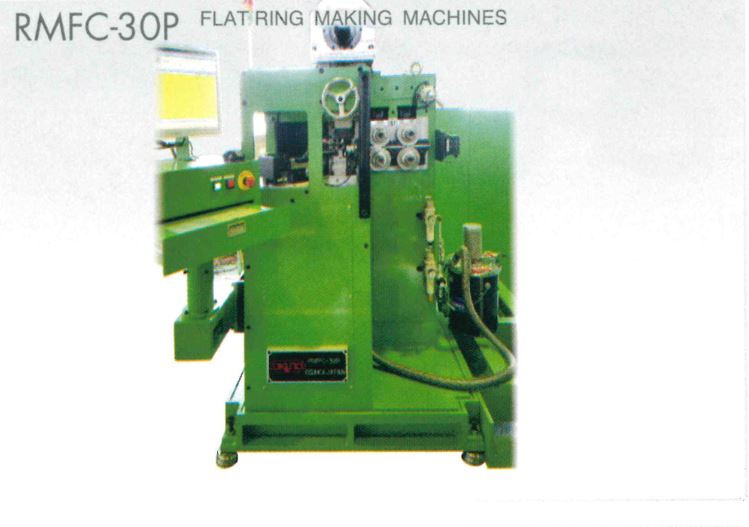

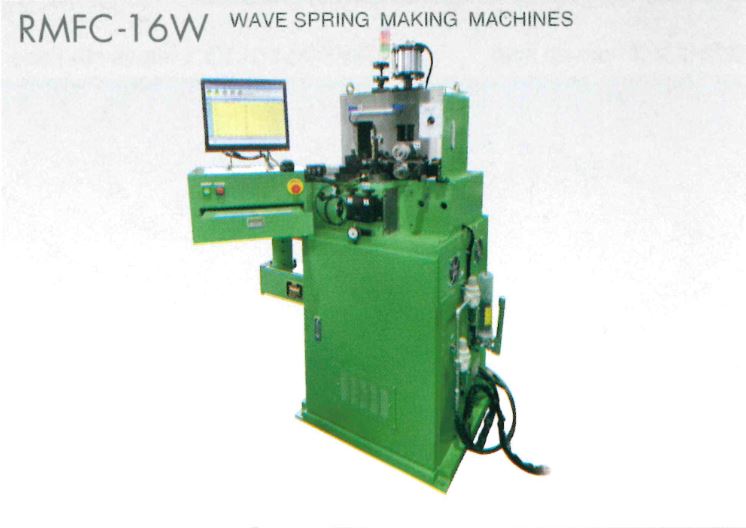

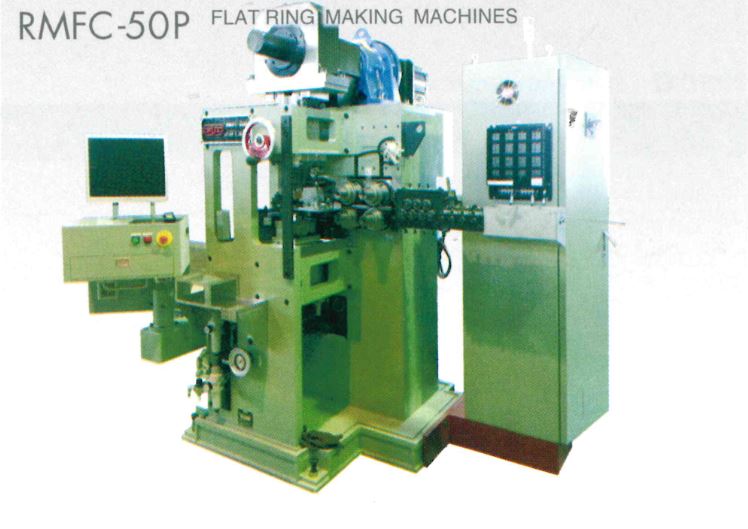

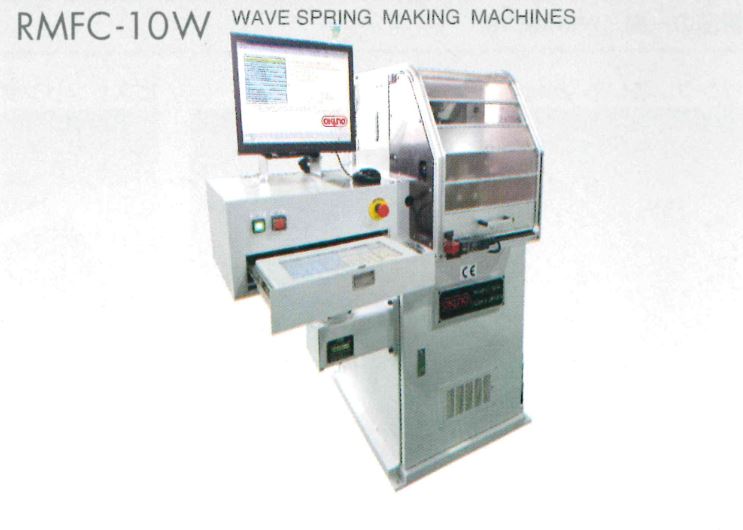

異形線リングの成形機です。止め輪(スナップリング)、ウェーブリング、ウェーブばね、ピストンリング等の成形に適しています。真円形状ではなく変形したリンゴ形状や楕円形状のリングの形成も可能です。線送り誤差は、0.1㎜以内です。
These machines can from snap rings, wave rings, wave springs, piston rings
and other types of spring foms which must be made from shaped wire. They
produce not only round forms, but also elli pticaland free form rings with
wire feed tolerances up to 0.1mm.
※RMFC-〇〇Pはフラットリング製造仕様を意味し、ウェーブスプリングの製造はできません。
※RMFC-〇〇Wはウェーブスプリング製造仕様を意味し、打ち抜き切断製造はできません。
※RMFC-〇〇P means Flat Ring Making Specification, and Wave Spring cannot
be made.
※RMFC-〇〇W means Wave Spring Making Specification, and Press Cutting cannot
be done.
-

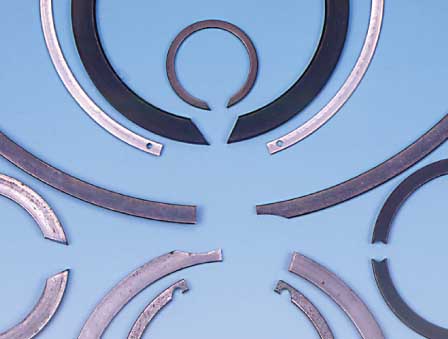

ウェーブいろいろ VARIOUS FLAT RINGS
-

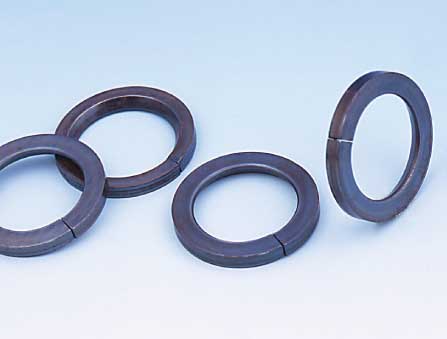

丸線ウェーブ&ダブルリング WAVE WITH ROUND WIRE & W RING WITH CLINCH
-

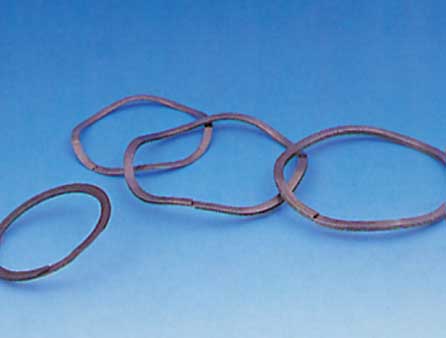

変形リング FORMED RING
-

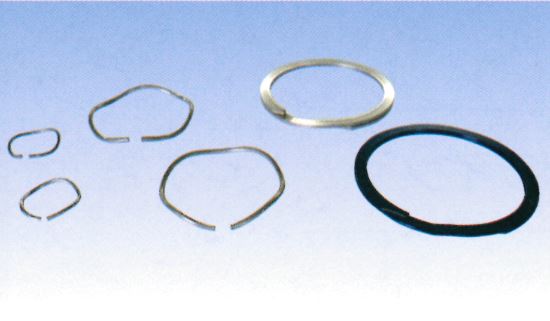

切断形状いろいろ VARIOUS CUT ENDS
-

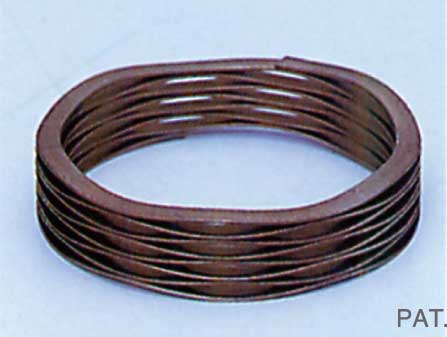

台形ウェーブスプリング FLAT CREST WAVE SPRING
-

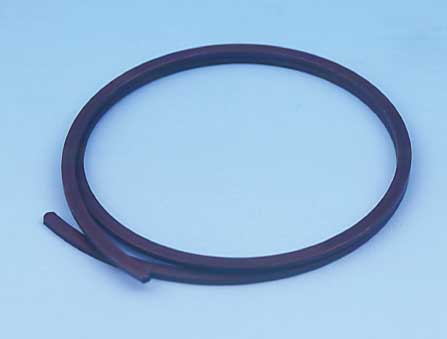

異形線リング SHAPED WIRE RING
-

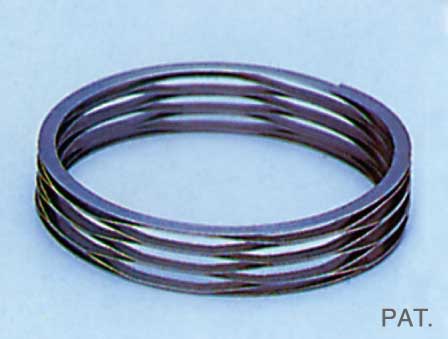

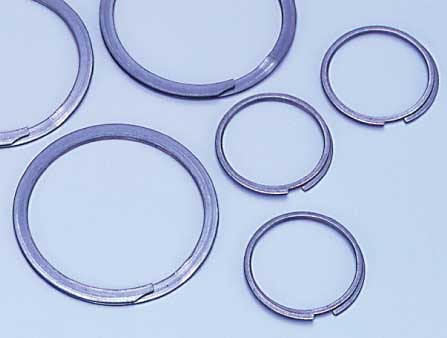

ウェーブリング WAVE RING
-
二重リング DOUBLE COILED RING
-

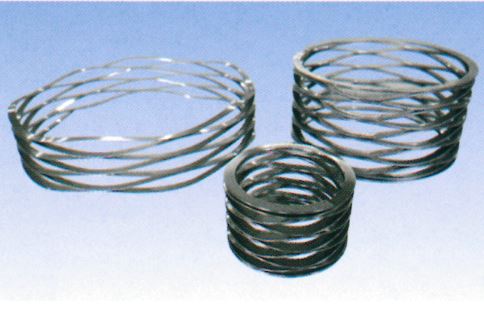

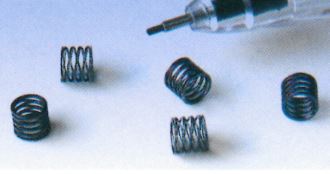

ウェーブスプリング WAVE SPRING
-
台形ウェーブスプリング FLAT CREST WAVE SPRING
項 目 Item |
RMFC-10 | RMFC-16 | RMFC-30 |
---|---|---|---|
加工可能材料断面積 Sectional area of wire to be used |
0.7㎟ | 2.0㎟ | 7.0㎟ |
加工可能最大コイル外径 Max.coilling outer diameter | φ20mm | φ40mm | φ160mm |
切断能力 Cutting power |
(W)0.3t / (P)1.0t | (W)0.4t / (P)1.0t | (W)1.2t / (P)5.0t |
線送りスピード Wire feeding speed |
30m/min.(Max) | 65m/min.(Max) | 70.6m/min.(Max) |
機械大きさ Machine dimension |
800(W)×800(L)× 1700(H) |
800(W)×900(L)× 1700(H) |
2700(W)×1800(L)× 1910(H) |
項 目 Item |
RMFC-50 | RMFC-80 | |
---|---|---|---|
加工可能材料断面積 Sectional area of wire to be used |
20.0㎟ | 50.0㎟ | |
加工可能最大コイル外径 Max.coilling outer diameter | φ250mm | φ300mm | |
切断能力 Cutting power |
(W)3.0t / (P)12.0t | (W)8.0t / (P)18.0t | |
線送りスピード Wire feeding speed |
68.3m/min.(Max) | 80m/min.(Max) | |
機械大きさ Machine dimension |
2700(W)×1800(L)× 2200(H) |
2800(W)×1800(L)× 2300(H) |
・RMFCシリーズは機種が多い為、詳細は担当者にお問い合わせ下さい。
・Please contact with the sales attendant for the detail of the machines,
because RMFC type machine has many kinds of variation.
